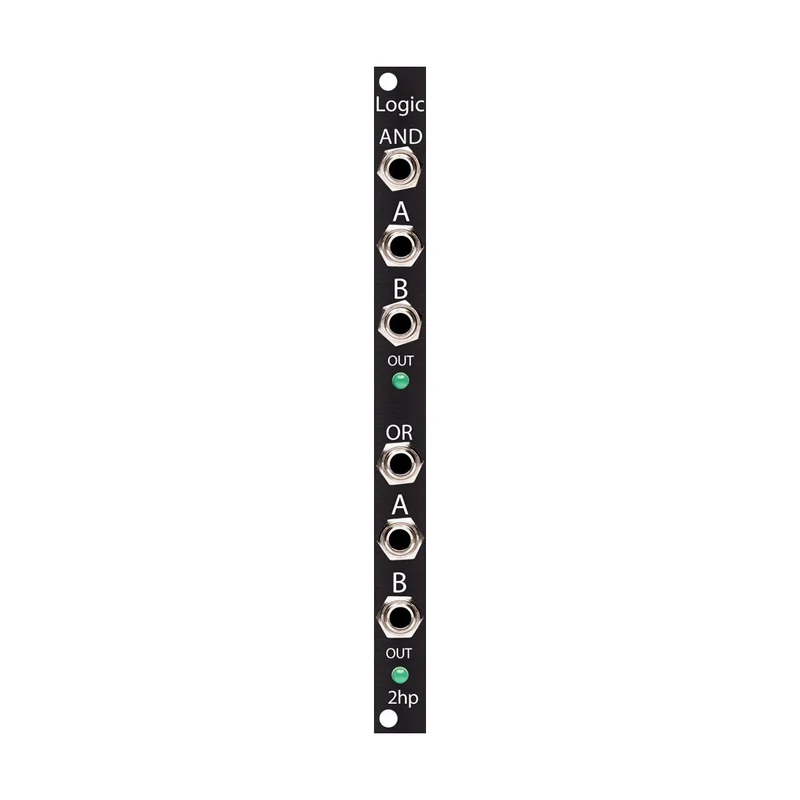

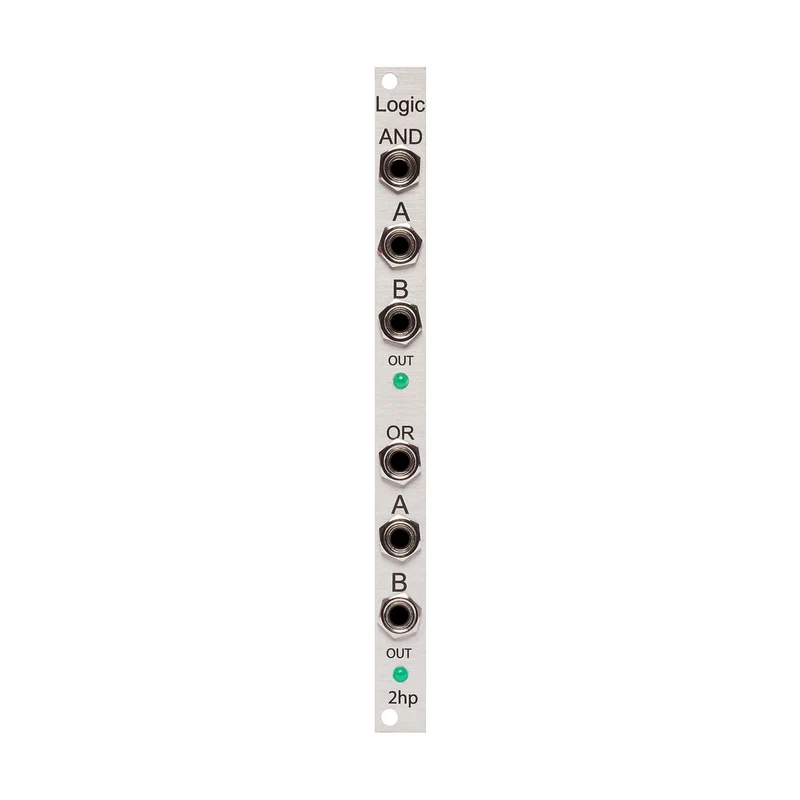

2 PS Logik

MUSIKMERKMALE

  Ein Logikmodul, das auf das Gate wirkt. Eine logische Operation von UND und ODER ist möglich.

UND gibt nur dann HIGH aus, wenn beide Eingangsgatter HIGH sind. ODER gibt HIGH aus, wenn mindestens eines der beiden Eingangsgatter HIGH ist. Als Anwendungsbeispiel können Sie mit AND das Ein- und Ausschalten einer Eingangsgattersequenz mit einem anderen Gatter steuern. OR kann verwendet werden, um den Rhythmus zweier Gate-Sequenzen zu überlagern.

Das Gate ist HIGH, wenn der Eingang höher als 2.5 V ist, LOW, wenn der Eingang niedriger ist, und das Ausgangsgatter ist 5 V, wenn HIGH.
