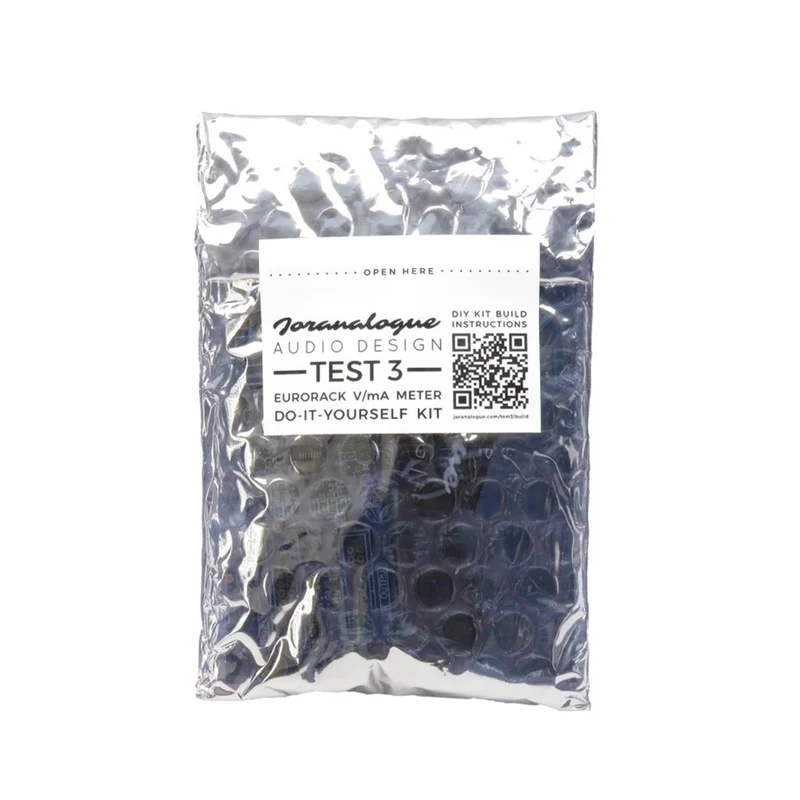

[Bausatz] Joranalog-Test 3

MUSIKMERKMALE

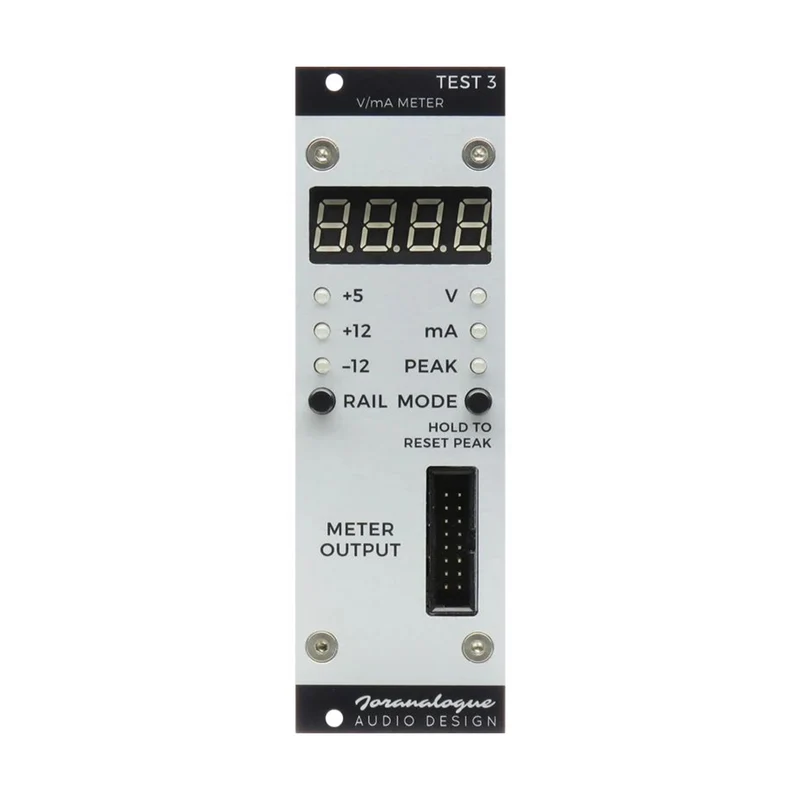

Test 3 zeigt die aktuelle Verwendung des Eurorack-Moduls. Verbinden Sie Test 3 mit dem Eurorack-Netzteil.Verwenden Sie die Taste auf der linken Seite, um die zu messende Schiene von (+12 V / -12 V / + 5 V) umzuschalten. Die Taste rechts schaltet das Messziel zwischen der tatsächlichen Spannung (V), dem Betriebsstrom (mA) und dem Spitzenbetriebsstrom (PEAK) der Schiene um. Für die Spannung wird die tatsächliche Spannung an jeder Schiene mit bis zu zwei Dezimalstellen angezeigt. Um den Strom zu messen, schließen Sie das zu messende Modul an den in der Tabelle gezeigten 2-poligen Anschluss an. Anschließend können Sie den Strom messen, den das Modul derzeit für jede Schiene verwendet. Außerdem wird der Spitzenstrom im Hintergrund aktualisiert, und wenn PEAK ausgewählt ist, wird der Spitzenstrom bis zu diesem Punkt sofort angezeigt.
