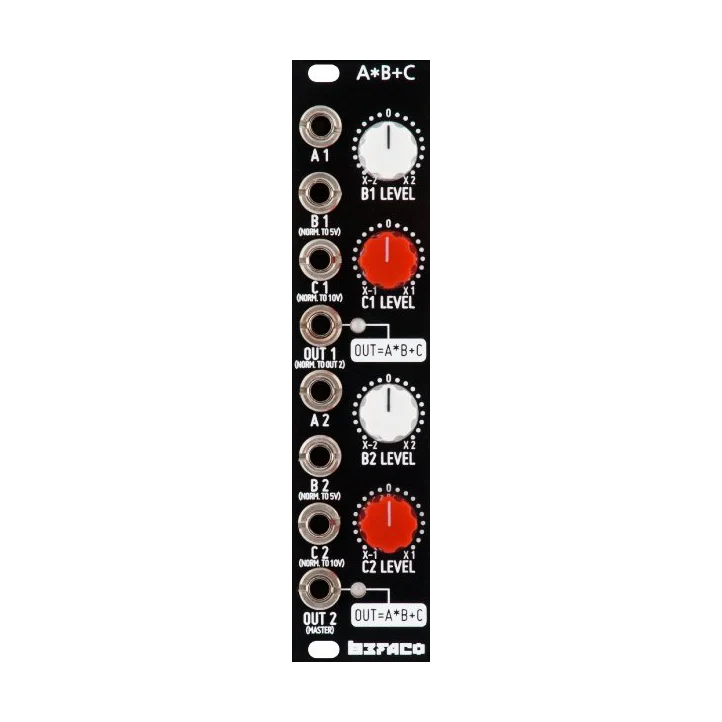

Befaco A * B + C

MUSIKMERKMALE

Befaco A * B + C ist ein zweikanaliger VC-Offset-Vierquadranten-Multiplikator, der als Dual-Ringmodulator, Dual-VCA und Vierkanal-Mixer fungiert.

Jeder Kanal kann einen analogen Multiplikator für die beiden Signale (A und B) ausführen und einen Offset hinzufügen (C).

Multiplikationsabschnitt
Der Eingang A wird unverändert verwendet. Der B-Eingang wird mit A multipliziert, nachdem er einen verstärkbaren Dämpfungstausch von -2 bis 2-mal durchlaufen hat. Da 5V intern mit dem B-Eingang verbunden sind, wird A, wenn es nicht auf B gepatcht ist, gedämpft (Verstärkung ist auch möglich) und an die Additionssektion gesendet.

Ergänzungsbereich
Signale, die den Multiplikationsabschnitt durchlaufen, addieren den C-Eingang.Tatsächlich wird nach dem C-Eingang das Signal hinzugefügt, das den Attenu-Tausch (-1x bis 1x) durchlaufen hat. Da 10V intern mit dem C-Eingang verbunden sind, werden sie, wenn sie nicht auf C gepatcht sind, auf den Ausgang der Multiplikationssektion und des Ausgangs verschoben.

Da OUT A intern mit OUT B verbunden ist, werden A und B gemischt und von OUT B ausgegeben, wenn es nicht auf OUT A gepatcht ist.

Andere Hauptmerkmale sind wie folgt

• 2-Kanal bipolarer VCA
• Ausgestattet mit einstellbarem VC-Offset für jeden Kanal
• AM- und Ringmodulationsfunktionen
• Durch Ausgangsnormalisierung auch als 4-Kanal-Mixer nutzbar
