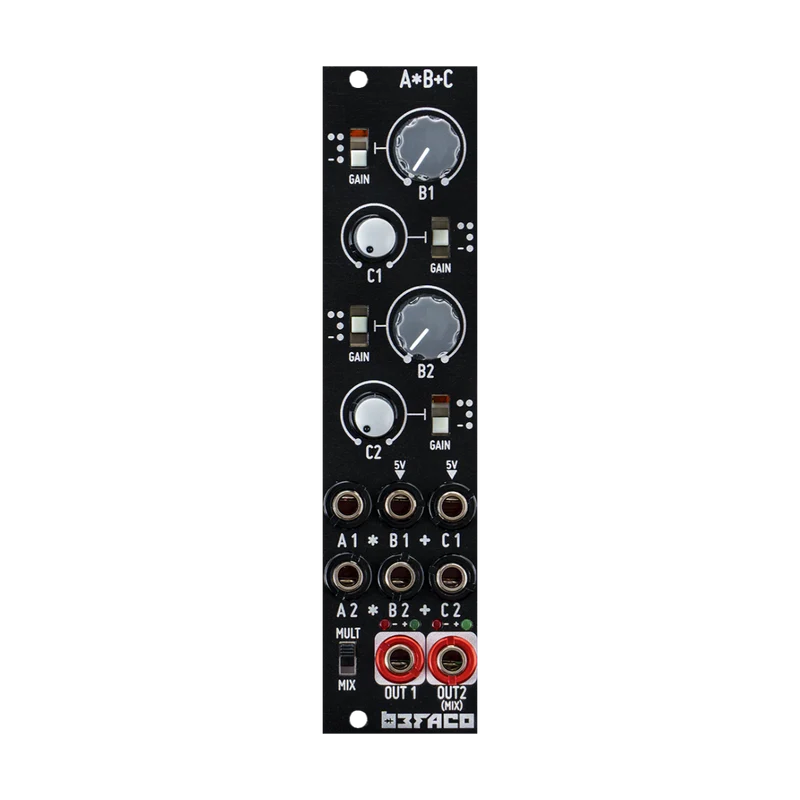

Befaco A*B+C V4

MUSIKMERKMALE

A*B+C V4 ist ein VC-Spannungsprozessormodul für Audio-/CV-Signale. Die drei Eingänge jedes Kanals ermöglichen Multiplikation, Addition und Dämpfung, wodurch sich komplexe Signalinteraktionen und Töne einfach erzeugen lassen. Es besteht aus zwei identischen Schaltkreisen, wobei jeder Kanal zwei Eingangssignale (A und B) (A×B) multipliziert und dem Ergebnis ein drittes Signal (C) hinzufügt. Die Eingänge B und C verfügen über Schalter und Dämpfungsglieder, die drei Verstärkungsstufen (3x, 2x, -2x) einstellen. Bei leerem Eingang wird auf 3 V normalisiert. Ist der Mix-Schalter aktiviert, wird der Eingang von A3 an A2 gesendet, und der Mix der beiden Kanäle kann über Out1 ausgegeben werden. Die Funktionen des Moduls lassen sich für verschiedene Zwecke kombinieren, beispielsweise als Ringmodulatoren, lineare VCAs, Signalmischer und Offsetgeneratoren.
