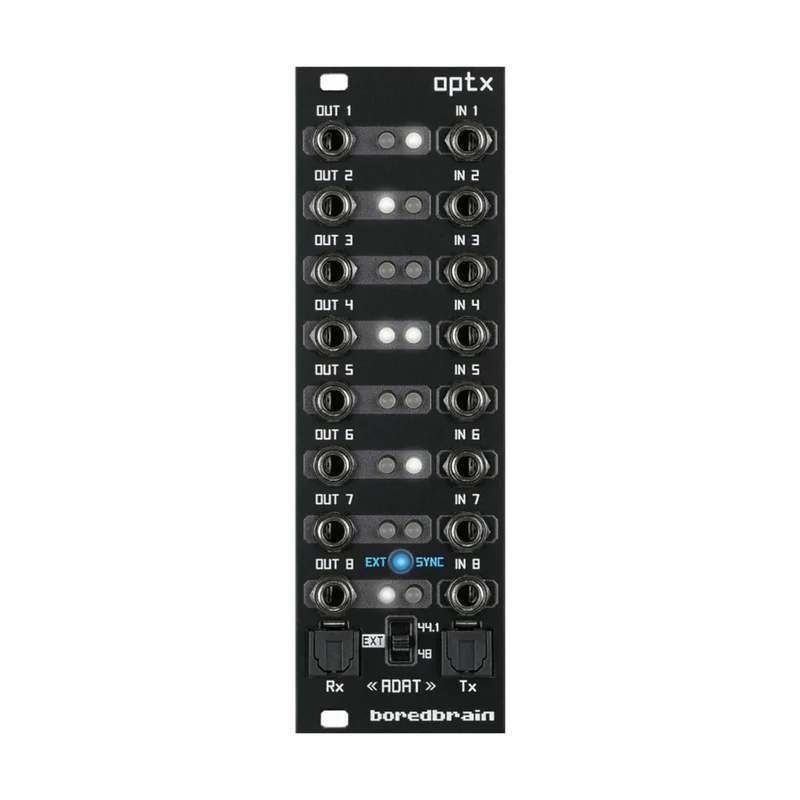

Boredbrain Music Optx

MUSIKMERKMALE

Boredbrain Music Optx ist ein kompakter, bidirektionaler ADAT-Lightpipe-Konverter für Eurorack-Synthesizer.Es erweitert 8-Kanal-I/O auf viele professionelle Audio-Interfaces auf dem Markt und sorgt allein für eine rauschfreie Verbindung zwischen Eurorack-Systemen.

• Acht analoge Eingänge, die in ADAT Lightpipe kodiert sind
• ADAT Lightpipe auf 8 analoge Ausgänge dekodieren
• Unterstützt sowohl CV- als auch AudiosignaleDC-Kopplungsausgang.Eingang ist AC-Kopplung (korrigiert 2021/10/29)
• 44.1kHz / 48kHz interner Sample-Takt oder externe Synchronisation wählbar
• Dual LEDs, die die Stärke und Polarität des Ausgangssignals anzeigen
• 24-Bit
• Vollständig kompatibel mit Eingangs-/Ausgangspegeln ± 10 V (20 Vpp) und modularen Pegeln

DIE ANWENDUNG

ADAT-Kodierung und -Dekodierung

Bei einigen Audio-Interfaces können Sie I/O-Kanäle hinzufügen, indem Sie einen oder mehrere Sätze von ADAT-Erweiterungsports haben. Optx nutzt diese Ports für Mehrkanal-Konnektivität mit Eurorack-Systemen.Dieses Gerät gibt 1-kanalige ADAT-codierte Digitalsignale aus.Rx Empfang über TOSLINK-Terminal (über optisches Kabel),In 8 einzelne analoge Signale umwandelnAUS 1-8Ausgabe über die Buchse.Umgekehrt,EIN 1-8Empfängt 8 einzelne analoge Signale von der Buchse und wandelt sie in 8-kanalige ADAT-codierte digitale Signale umTxAusgabe vom Terminal.

DC-gekoppelte Ausgänge

Alle analogen Ausgänge dieses Geräts sind DC-Kopplungsspezifikationen und können sowohl Audiosignale (AC) als auch Steuerspannungssignale (DC) verarbeiten.Daher fungiert Optx in Verbindung mit Software wie Bitwig Studio oder Ableton CV Tools als Schnittstelle für 1V / Okt-Pitch-CVs und Gate-Signale oder Modulatorausgänge wie LFOs und ADSRs.

Synchronisation der Sample-Clock

Dieses Gerät verfügt über drei Optionen zum Synchronisieren der Sample-Clock, die mit einem Schalter ausgewählt werden können.

• 44.1 --- 44.1 kHz interne Takterzeugung und Synchronisation
• EXT --Synchronisieren mit externem Takt vom Rx ADAT-Signal
• 48 --- 48 kHz interne Takterzeugung und Synchronisation

Wenn der Schalter auf EXT steht, leuchtet die EXT SYNC-LED, wenn Rx einen gültigen Sample-Takt erkennt.

Signal-LEDs

Sie können das Signal von OUT 1-8 visuell überprüfen.Jede weiße LED zeigt die Polarität des Signals (links: -Ve, rechts: + Ve) und seine relative Stärke (± 10V) an.Bei Audioratensignalen leuchten normalerweise beide LEDs nacheinander, aber ein LFO wechselt deutlicher zwischen den beiden LEDs.Normalerweise leuchtet bei Gates, Triggern und positiven Elektrodenhüllen nur die rechte LED (+ Ve).
