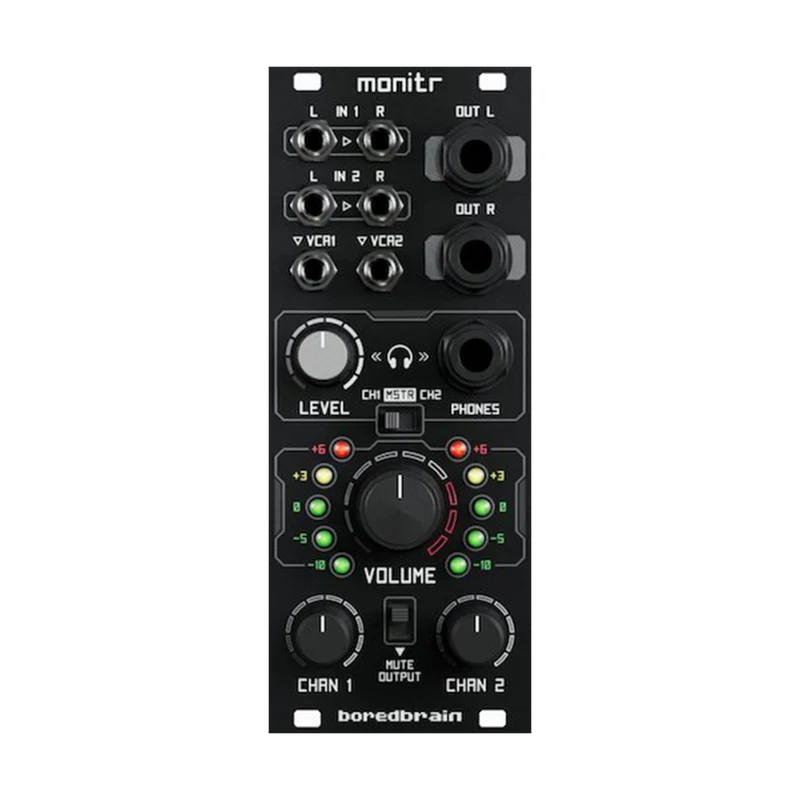

Boredbrain-Musikmonitor

MUSIKMERKMALE

Monitr ist ein umfassendes Dienstprogramm zur Überwachung der Audioausgabe für Eurorack-Systeme.Bestehend aus einem VCA-gesteuerten Stereo-Eingangsmischer mit Master-Lautstärkeregler, einem VU-Meter und einer leistungsstarken Kopfhörersektion ermöglicht dieses Gerät ein detailliertes Monitoring während Live-Auftritten oder im Studio.

• 2-Kanal-Stereo-VCA-Mixer mit CV-Steuerung für jeden Kanal
• Master-Lautstärkeregler und zwei 2-Segment-VU-Meter
• Kopfhörerverstärker mit unabhängiger Pegelregelung mit wählbarer Cue-Quelle
• Mute-Schalter für systemweites Muting
• wenig Lärm. +4dB symmetrischer Line-Pegel-Ausgang

DIE ANWENDUNG

Stereo-VCA-Mischer

'IN 1'Wann'IN 2' sind die beiden Stereoeingänge von Monitr AC-gekoppelte Spezifikationen, die für Audiosignale geeignet sind, und der R-Eingang ist auf den L-Eingang normalisiert.Diese Eingangssignale werden verstärkt und durch eine rauscharme Stereo-VCA-Schaltung gemischt. 'CHAN 1'Wann'CHAN 2', diese beiden Parameter passen den Pegel des Audiosignals manuell an, 'VCA1'Wann'VCA2' dient als Eingangsbuchse für die Steuerspannung.Jeder Stereo-VCA hat einen maximalen Bereich von 10 Vpp und das gemischte Stereosignal wird gepuffert und an die Master-Lautstärkeschaltung weitergeleitet.

Hauptschaltraum

'VOLUMEDer '-Parameter ist ein variabler Abschwächer, der den endgültigen Stereo-Ausgangspegel steuert. Dieser Parameter kann das Signal auch um bis zu +6 dB über Unity Gain anheben.Die Ausgangspegel werden visuell durch zwei 4-Segment-VU-Meter angezeigt, die für professionelle Line-Pegel-Ausgänge mit +2 dBu richtig skaliert sind.Um die besten Ergebnisse zu erzielen, halten Sie den Master-Signalpegel innerhalb von +5 dBu (grün/gelb), wobei vorübergehende Spitzen gelegentlich +3 dBu (rot) berühren.Monitr kann den Hauptausgang auch vollständig stummschalten.STUMM AUSGANG' Schalter.Dieser Mute-Schalter wirkt sich nicht auf die VU-Meter und den Kopfhörer-CUE-Bereich aus und ist daher nützlich, um die Lautstärke vor Beginn einer Live-Performance anzupassen.

Kopfhörer-CUE

Die Schaltung in der Kopfhörersektion dieses Geräts ist so ausgelegt, dass sie eine breite Palette von Kopfhörern sowohl für das Studiomonitoring als auch für Live-Auftritte ansteuern kann. 'LEVEL'Parameter ist'PHONES' Zum Einstellen der Lautstärke von Stereokopfhörern, die an die 'Buchse angeschlossen sind.Der akzeptable Impedanzbereich für Kopfhörer liegt zwischen 32 Ω und 600 Ω.

Kopfhörerquellen können mit einem 3-Positionen-Schalter umgeschaltet werden, was auch für das Cueing bei Live-Auftritten praktisch ist.' Der Schalter befindet sich in der MittelstellungMSTR' ist der Master und wird über die VOLUME-Schaltung aus dem Hauptausgangssignal bezogen, sodass der VOLUME-Parameter auch die Kopfhörerlautstärke beeinflusst.Die restlichen zwei 'CH1'Wann'CH2' überwachen jeweils zwei Eingangssignale und werden von den VCA-Pegeleinstellungen (CHAN 2, CHAN 1, VCA2, VCA1) nicht beeinflusst.

Hinweis:PHONESzu JackMONO-Kabelangeschlossen, um den LEVEL zu erhöhen, wird der überschüssige Strom direkt mit Masse kurzgeschlossen und kann den Kopfhörerausgang beschädigen.

symmetrischer Ausgang

'AUS L'Wann'AUS R' bietet einen symmetrischen Line-Pegel-Ausgang des Master-Audiosignals über eine 1 mm TRS-Buchse.Diese symmetrischen Verbindungen, die häufig für den Anschluss an Audio-Interfaces, Mischpulte, Verstärker usw. verwendet werden, erzielen eine rauscharme Signalübertragung, selbst wenn relativ lange Kabel verwendet werden, solange die Eingangsseite des Ziels ebenfalls symmetrisch ist.Es können auch unsymmetrische TS-Kabel verwendet werden, aber das übertragene Signal wird einfach unsymmetrisch sein.

Patch-Beispiel

Ducken der Untergruppe

Verbinden Sie Ihr Schlagzeug oder Ihren Drum-Mix mit IN 1 und jede Untergruppe Ihres anderen Audio-Mix mit IN 2.Indem eine invertierte Hüllkurvenspannung, die durch das Schlagzeugsignal getriggert wird, an VCA2 gepatcht wird, duckt es Kanal 2, wenn die Trommel schlägt.

Stereo-FX-Steuerung

Patchen Sie einen Reverb oder einen anderen zeitbasierten Effekt auf IN 2 und eine Trockenmischung auf IN 1.Dies ermöglicht eine individuelle Steuerung des Effektanteils an der Ausgangsstufe sowie eine CV-Steuerung über den VCA1-Eingang.Interessantere Ergebnisse können mit unregelmäßig variierenden Spannungen erzeugt werden.
