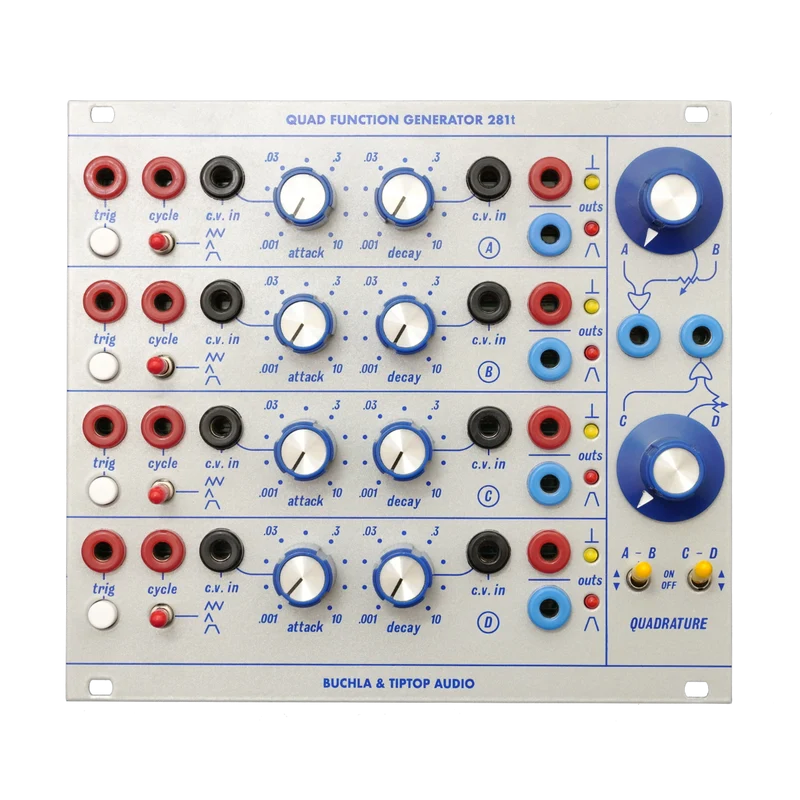

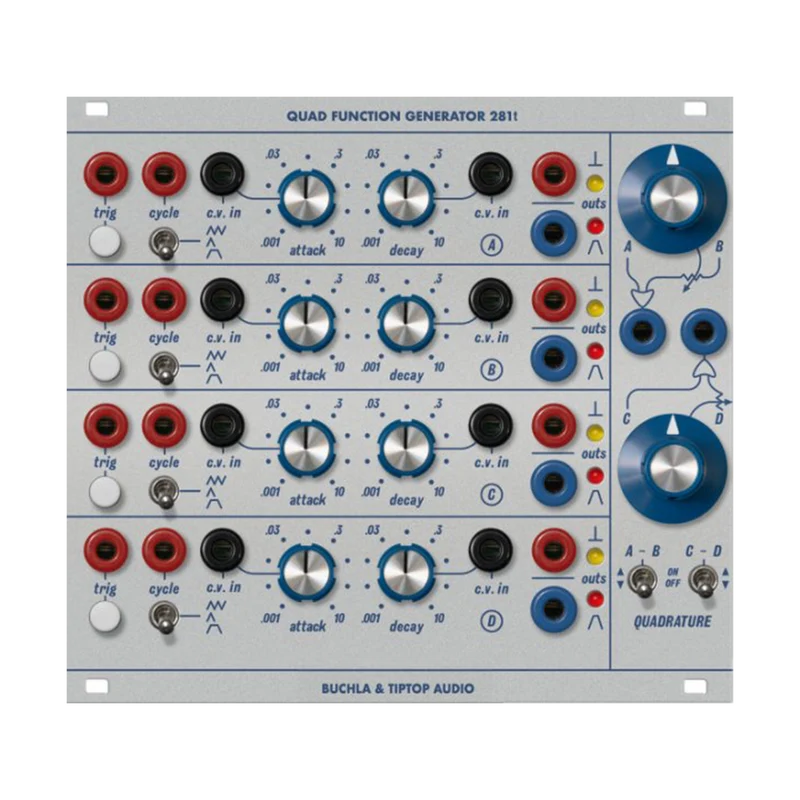

Buchla & Tiptop Audio 281t Quad-Funktionsgenerator

MUSIKMERKMALE

 Der Buchla & Tiptop Audio Quad Function Generator 281t ist ein 281-Kanal-Funktionsgeneratormodul, das vom Buchla 4-Modul für Eurorack portiert wurde.

Jeder Kanal, der unabhängig betrieben werden kann, arbeitet in einem der folgenden drei Modi, die durch den Schalter ausgewählt werden.

• Übergangsmodus: Sobald der Gate-Signaleingang zu Trig eingeschaltet wird, beginnt es zu steigen, und sobald es das Steigen beendet hat, beginnt es zu sinken. Auch als AD-Hüllkurve bekannt.Die Länge des Gate-Signals spielt keine Rolle.Stellen Sie die aufsteigende Zeit mit Attack und die absteigende Zeit mit Decay ein.Der Bereich liegt zwischen 1 Millisekunde und 10 Sekunden.
• Dauerbetrieb: Ähnlich wie im Transient-Modus, aber die Ausgangsspannung wird bei 10 V gehalten, während das Gate-Signal eingeschaltet ist, und beginnt abzunehmen, sobald das Gate ausgeschaltet ist. Auch als ASR-Hüllkurve bekannt.Stellen Sie die aufsteigende Zeit mit Attack und die absteigende Zeit mit Decay ein.Der Bereich liegt zwischen 1 Millisekunde und 10 Sekunden.
• Zyklischer Modus: In diesem Modus startet das Gate-Signal nicht die Hüllkurve, sondern geht wiederholt auf und ab.Stellen Sie die aufsteigende Zeit mit Attack und die absteigende Zeit mit Decay ein.Der Bereich liegt zwischen 1 Millisekunde und 10 Sekunden.Es hat auch einen dedizierten Eingang, um den zyklischen Modus EIN / AUS zu schalten, indem das Gate EIN / AUS geschaltet wird.

Attack und Decay können auch durch Spannung gesteuert werden.In jedem Modus wird der Puls am Ende der Decay-Phase von der Pulse-Ausgangsbuchse ausgegeben.

Die Hüllkurven A und B bzw. C und D bewegen sich nicht unabhängig voneinander, sondern synchron mit einer Phasenverschiebung von 90.Quadratur-ModusAuch ein Betrieb mit (Schalter mit Schalter) ist möglich. Sie können die Signale A und B (oder C und D) über den Quadrature-Ausgang mischen und ausgeben, aber Sie können den relativen Pegel des zweiten Signals mit dem Regler einstellen.
