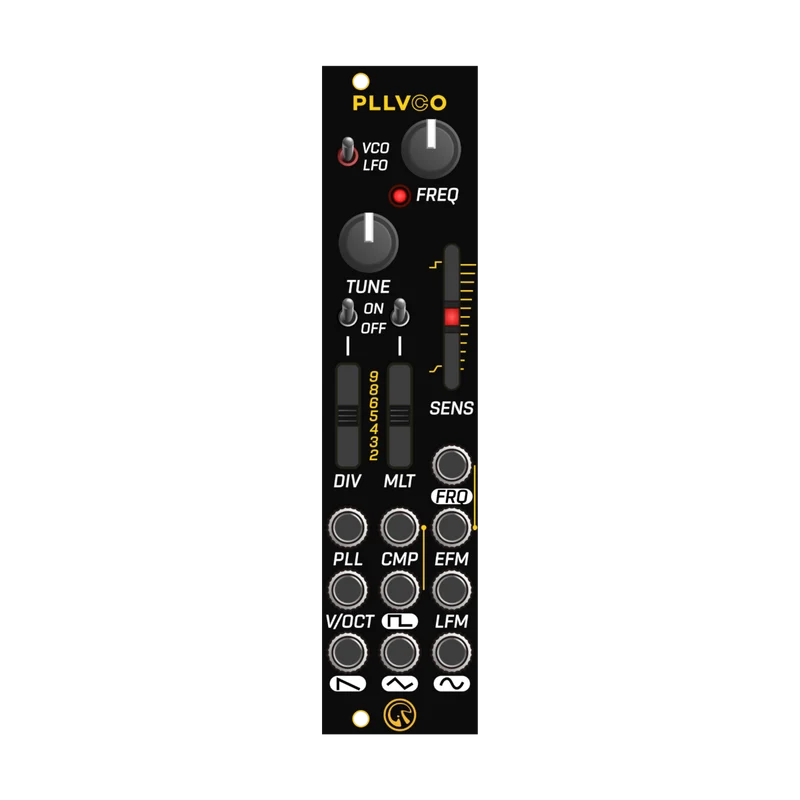

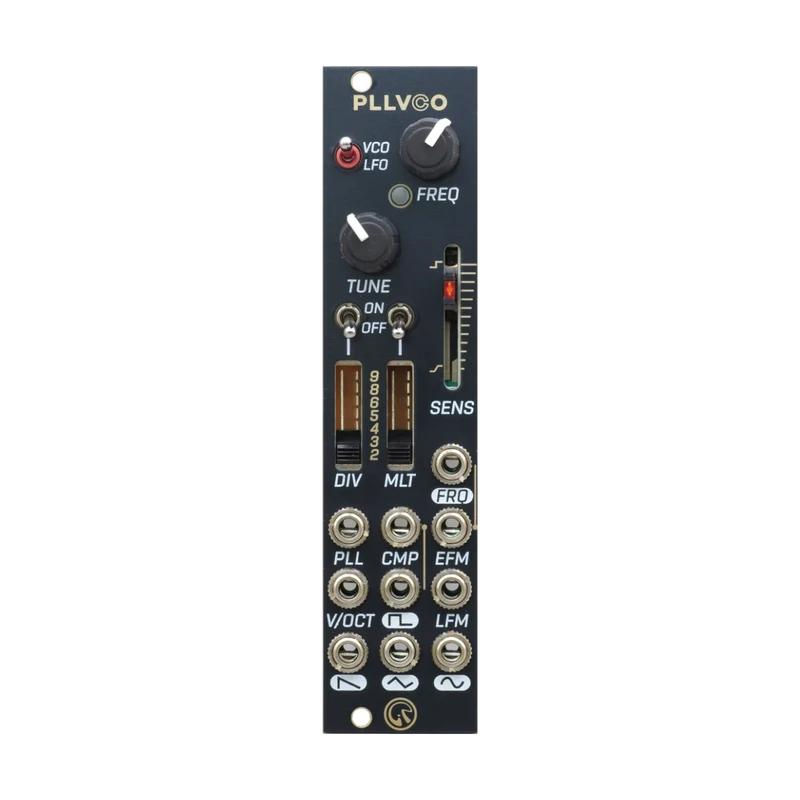

Centrevillage PLLVCO

MUSIKMERKMALE

PLLVCO ist ein Modul, das eine Phasenregelschleife (PLL) mit einem analogen Oszillator kombiniert.

Die PLL-Schaltung ermöglicht die Tonhöhensteuerung nicht nur mit der üblichen V/Oct-Methode, sondern auch durch Steuerung der Tonhöhe des Oszillators auf ein rationales Vielfaches (N/M) der Frequenz eines externen, an die PLL angeschlossenen Oszillators.

Dies ermöglicht es Ihnen, die Frequenz eines internen Oszillators auf das 3,5-fache der Frequenz eines extern zugeführten Oszillators einzustellen und diese beiden Oszillatoren dann mit einem externen Mischer zu mischen, um einen Oszillator zu erzeugen, der Akkorde erzeugt, die sich um eine reine Quinte überlappen.

Wird ein externes Audiosignal an den PLL-Eingang angelegt, wird die Tonhöhe des Eingangssignals erfasst und als V/Oct-Spannung am FRQ-Ausgang ausgegeben. Dies ermöglicht interessante Anwendungen, beispielsweise die Eingabe von Gesang oder Gitarrenklängen als externe Audioquelle und die Steuerung der Tonhöhe eines anderen, komplexeren Oszillators über den FRQ-Ausgang. (Allerdings werden Akkorde oder komplexe Obertöne möglicherweise nicht zuverlässig erkannt.)

Die Tonhöhennachführgeschwindigkeit der PLL-Schaltung lässt sich mit dem SENS-Regler einstellen. Bei hohen Nachführgeschwindigkeiten tritt jedoch eine Phasenverzerrung im Signal auf, die zu einer tonalen Veränderung ähnlich der Oszillatorsynchronisation führt. Daher wird der SENS-Regler üblicherweise auf eine Geschwindigkeit eingestellt, die keine Phasenverzerrung verursacht.

Der Frequenzbereich kann entweder auf VCO oder LFO eingestellt werden. Im LFO-Modus kann er als taktsynchronisierter LFO verwendet werden. Wie beim VCO kann er in diesem Fall mit einer Frequenz oszillieren, die ein Vielfaches des Eingangstakts beträgt, und somit als Taktteiler oder -multiplikator eingesetzt werden.
