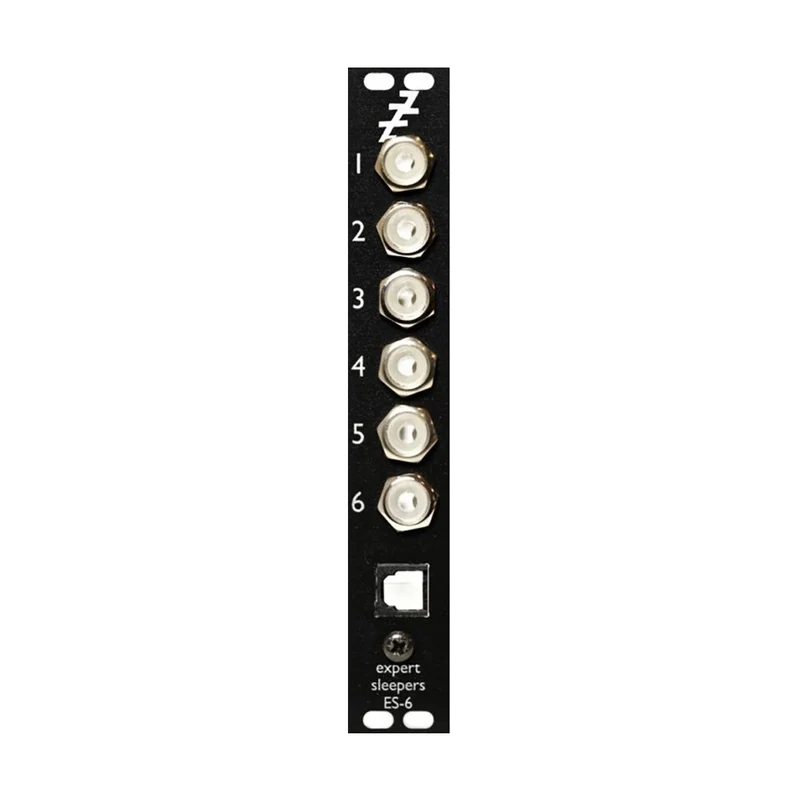

Erfahrene Schläfer ES-6 mk3

MUSIKMERKMALE

* Dieses Modul dient zum Senden von CV- und Audiosignalen an den ADAT-Eingang des Audio-Interfaces. Es wird davon ausgegangen, dass Sie einen Computer oder verschiedene Software verwenden. Bitte beachten Sie jedoch, dass wir diese nicht unterstützen.

Der ES-6 ist ein Modul, das verschiedene CV / Gate- und Audiosignale in digitale ADAT-Signale umwandelt und ausgibt. Der ES-6 verfügt über 6 Eingänge. Wenn Sie alle 8 ADAT-Kanäle verwenden,ES-7Verwenden Sie die. Das mk3 hat eine verbesserte Audioleistung und ein Jumper auf der Platine ermöglicht das Aktivieren/Deaktivieren der DC-Kopplung für jeden Stereopaareingang.

Mit dem ES-6 ist es möglich, Lebensläufe auf mehreren Kanälen in den PC einzugeben und die Plug-Ins und Software im PC zu steuern, während die Timing-Genauigkeit mit der Probengenauigkeit beibehalten wird.

ES-3またはES-8Verbinden Sie sich mit und verwenden Sie.
ES-8 (Verbindungsstatus mit Audio-Interface-Modus). USB dient zum Anschluss an einen PC.Das Netzkabel ist nicht angeschlossen.Neben der Verbindung von der Platinenseite ist es notwendig, ein Signal von ES-6 zu ES-8 per ADAT zu senden. Beim Anschluss an den ES-8 Standalone-Modus oder ES-3 verbindet sich der ADAT des ES-6 mit dem Audio-Interface ADAT in:

Das ES-6 mk3-Board hat einen Header mit der Bezeichnung „GT4“. Die werkseitige Standardeinstellung ist DC-Blockierung aktiviert, geeignet für Audioanwendungen, wenn alle drei Jumper installiert sind.
Durch Entfernen des Jumpers wird die DC-Blockierung für dieses Eingangspaar deaktiviert und es kann als CV-Eingang verwendet werden.

Interface

  Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

DEMO
