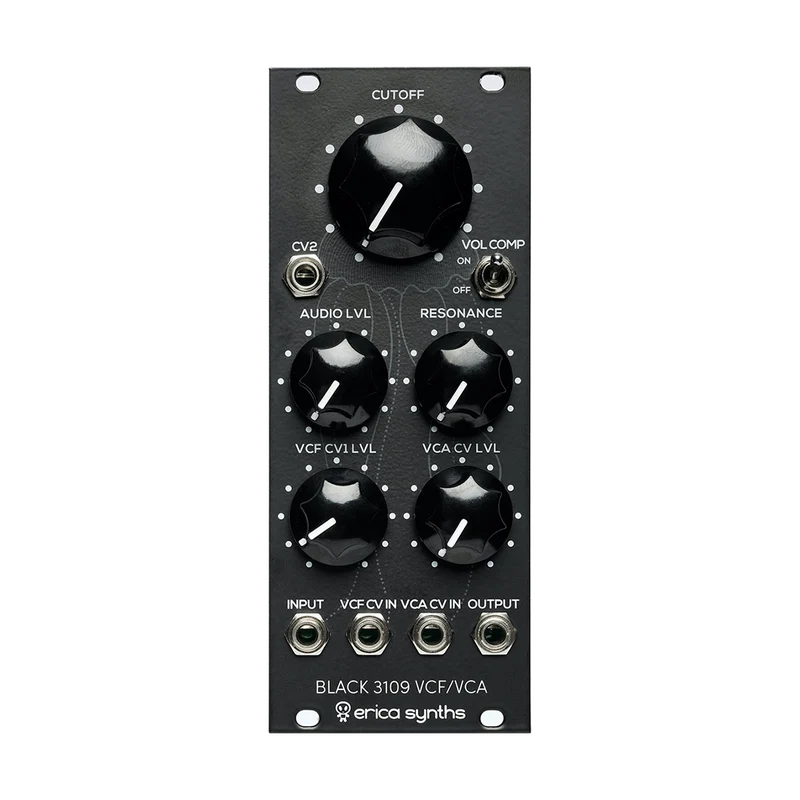

Der 3109 VCF/VCA ist ein Modul, das eine Kombination aus Tiefpass-VCF und VCA implementiert und um den VCF-IC-Chip AS3109 herum aufgebaut ist. Der AS3109 ist eine moderne Version des IR101-Chips, der in alten Roland-Synthesizern wie der Jupiter-Serie/Juno-Serie/SH-3109 verwendet wird.Gleichzeitig mit dem Versuch, den charakteristischen Klang dieser Synthesizer zu reproduzieren, verfügt dieses Gerät auch über eine „Volume Drop Compensation“-Funktion, die das Phänomen „Lautstärkeabfall bei steigendem Resonanzwert“ kompensiert, das bei auf IR3109 basierenden Filtern auftritt Es verfügt über einen eingebauten VCA für zusätzliche Vielseitigkeit in großen Setups.Die Implementierung von 1V/Okt.-Abstimmung ermöglicht es auch, das Gerät als perfektes VCF-Keyboard-Tracking oder VCO zu verwenden.

• 24dB/Okt. Tiefbass-VCF
• Kompensation des Volumenabfalls
• Eingebauter VCA
• Cut-off-Pegelabschwächer
• 1V / Okt Tracking

DIE ANWENDUNG

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

Anschluss mit Schwarzfilterkupplung

Diese Maschine istSchwarzer Hochpassお よ びSchwarzer Tiefpass-VCFist ein Satellitenmodul vonSchwarzer FilterkopplerKompatibel mit Der Filterkoppler verwandelt sowohl Hochpass- als auch Tiefpassfilter in Bandpass- und Notchfilter mit einstellbarer Bandbreite und Mittenfrequenz und CV-Steuerung, genau wie das klassische Moog-System, und macht Ihr modulares • Erweitert die Funktionalität des Systems erheblich.Beachten Sie, dass der Black Filter Coupler nur für den Betrieb mit Erica Synths-Modulen ausgelegt ist, sodass sowohl ein Black High Pass als auch ein Black Low Pass erforderlich sind.Um dieses Gerät und den Schwarzfilterkoppler zu verbinden, entfernen Sie den Jumper am rechten Anschluss mit der Bezeichnung COUPLER CONNECTOR und verbinden Sie ihn mit dem 2x5-poligen Flachbandkabel, das dem Filterkoppler beiliegt, wie in der Abbildung unten gezeigt.
