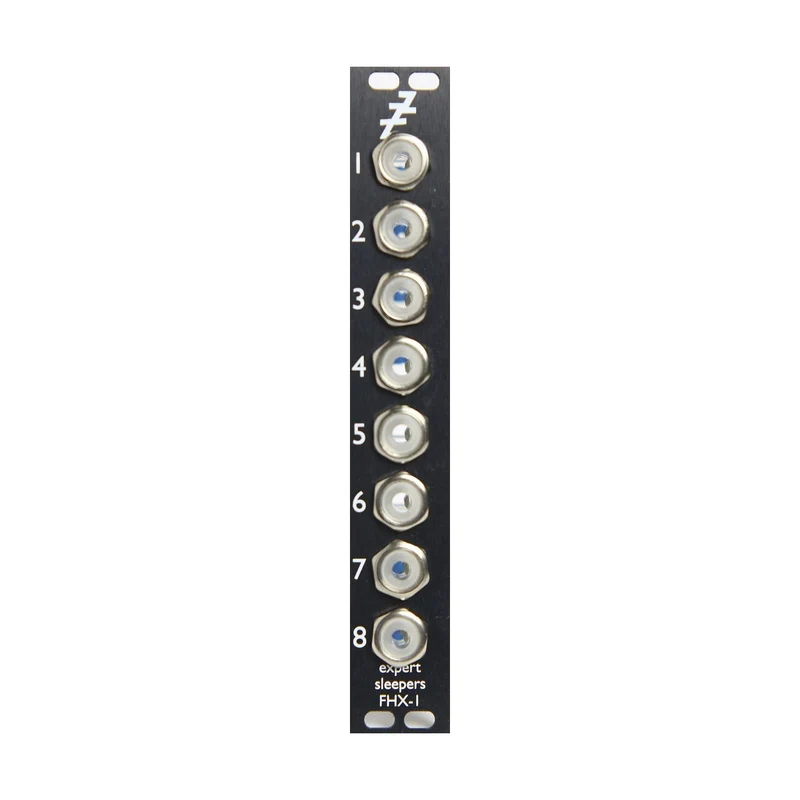

Expert Schwellen FHX-1

MUSIKMERKMALE

FH-1Es ist ein Ausgangsexpander von.Alle DA-Wandler sind 14 Bit.Sie können auch bis zu sieben FHX-7 von einem FH-1 mit den Expansion In- und Expansion Out-Anschlüssen (derzeit 1 Ausgänge) in Reihe schalten.



Der Bereich jedes Ausgangs kann durch "Ausgangspegel-Jumper" wie FH-1 eingestellt werden.

In FH-1 werden Erweiterungskanäle (1-1) jedem angeschlossenen FHX-7 zugewiesen. Der Ausgang von FH-1 ist 1-8, der Ausgang danach wird FHX-9 von Kanal 16 zugewiesen, der Ausgang 1-1 wird FHX-17 von Kanal 24 zugewiesen und so weiter. „Expander Selection Jumpers“ stellt den Erweiterungskanal des FHX-2 ein. „Expander-Auswahl-Jumper“ hat die Jumper-Positionen 1 von links, aber Sie können sie entsprechend dem Kanal einstellen, den Sie einstellen möchten.

• Erweiterungskanal 1: 0,0,1
• Erweiterungskanal 2: 0,1,0
• Erweiterungskanal 3: 0,1,1
• Erweiterungskanal 4: 1,0,0
• Erweiterungskanal 5: 1,0,1
• Erweiterungskanal 6: 1,1,0
• Erweiterungskanal 7: 1,1,1

Setzen Sie den Jumper (Jumper ON wird als 1 und Jumper OFF als 0 angezeigt).Im obigen Bild ist es auf Erweiterungskanal 1 eingestellt.
