Experte Schläfer MIDI Breakout

MUSIKMERKMALE

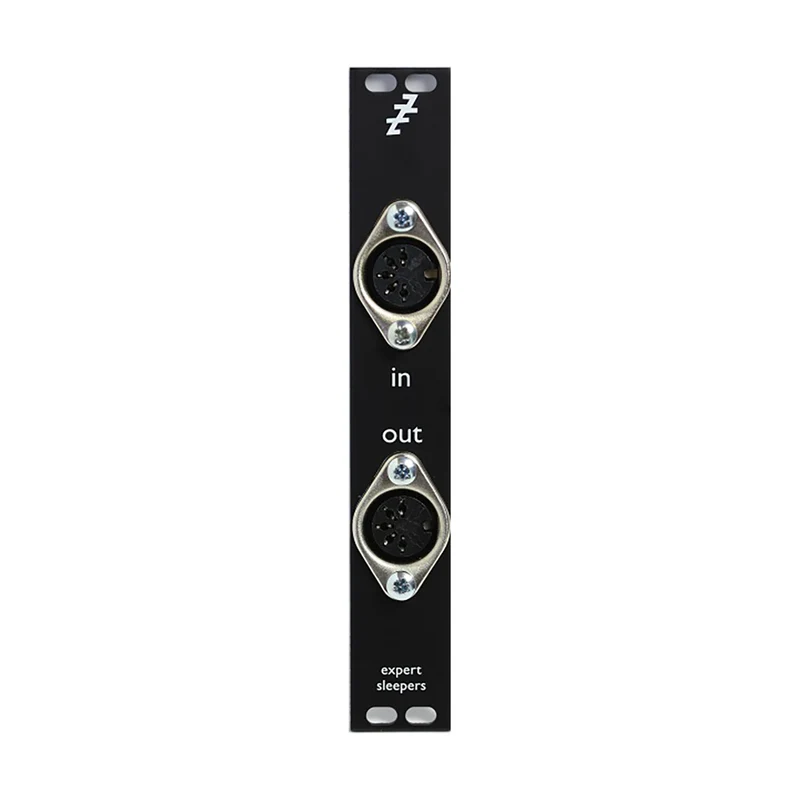

Ein Breakout-Modul, das als DIN-MIDI-Anschluss am Expert Sleepers Disting mk4 / Disting EX / Genral CV / FH-2 verwendet werden kann.

DIE ANWENDUNG

Bringen Sie das mit dem MIDI Breakout-Hauptgerät gelieferte Flachbandkabel an, siehe Abbildung unten.

Verbindung mit jedem Modul

Dies ist ein Beispiel für die Verbindung mit Disting mk4.Der 2-polige Erweiterungs-Header mit der Aufschrift "GT4" auf der Platine ist der MIDI-Port. Verbinden Sie so, dass Pin 1 von Disting und MIDI Breakout übereinstimmt. Die Disting EX-Platine trägt die Bezeichnung „GT4 / MIDI“, die General CV trägt die Bezeichnung „GT2“ und die FH-2 trägt die Bezeichnung „GT3“, aber alle haben die gleiche Pinbelegung.
