Frap Tools verbindet Systemkabelgruppe mit Kanälen

MUSIKMERKMALE

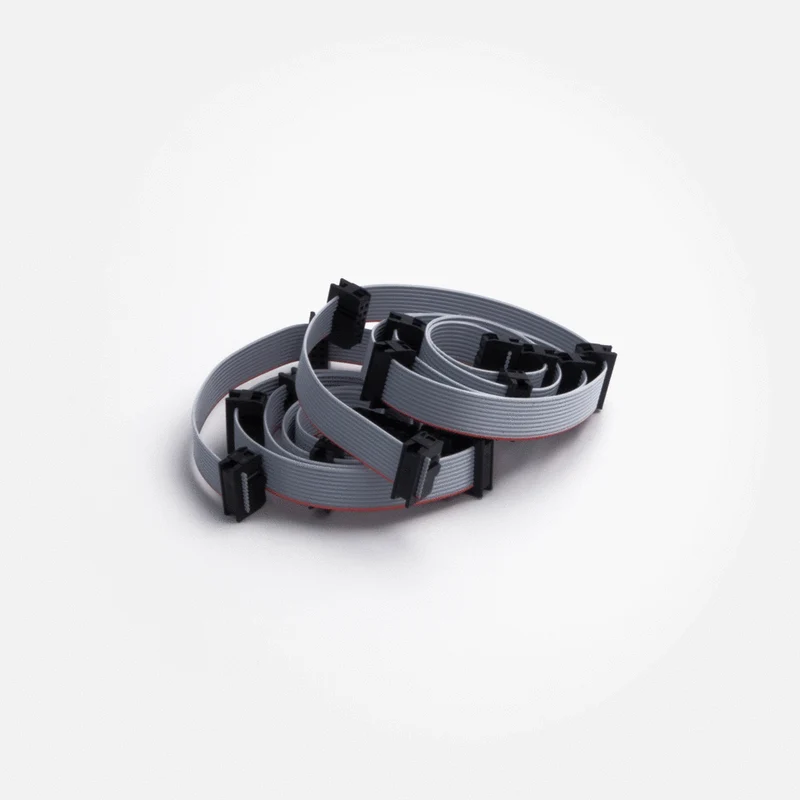

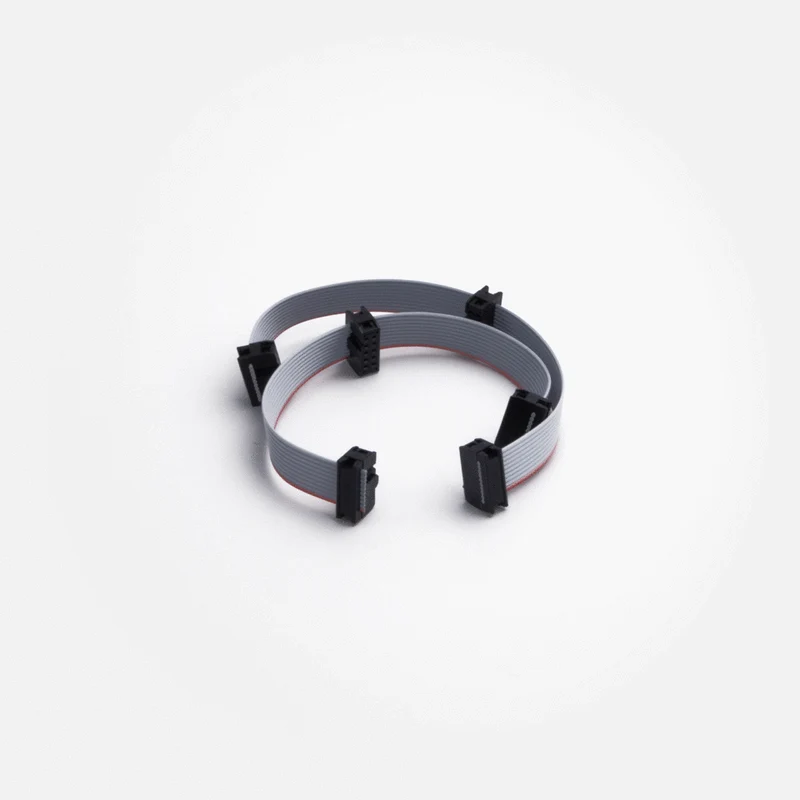

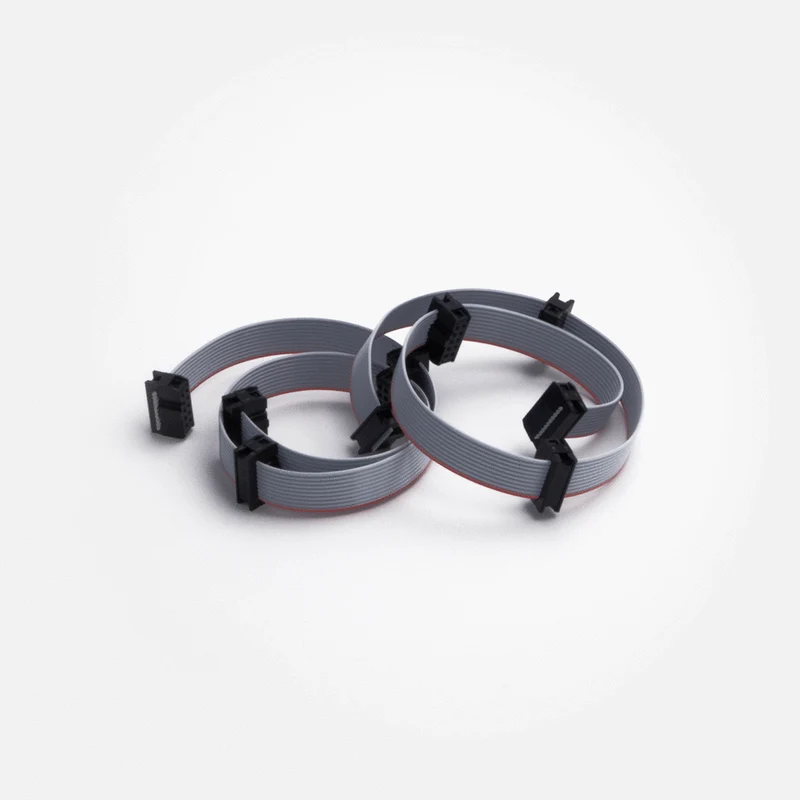

 Kabel zum Verbinden von Gruppen mit Kanälen (Quad Stero Channel oder Stero Channel) im CGM Creative Mixer System.Für Gruppen-Kanal- und Kanal-Kanal-Verbindungen werden zwei Kabel parallel geschaltet, daher werden sie als 2er-Set verkauft.

Verbinden Sie zum Anschluss zwei Stiftleisten in zwei Reihen auf der Rückseite des Kanalmoduls und zwei Stiftleisten an gleicher Position auf der Platine der Gruppe.Mit diesem Verbindungskabel können bis zu 2 Kanalmodule verbunden werden.

Wenn sie mit einer Gruppe verbunden sind, teilen sich alle Kanäle das Audiosignal, die Stromversorgung und die Steuerung.aus diesem Grund,Nur einer der mit der Gruppe verknüpften Kanäle reicht für den Anschluss an das modulare Netzteil aus.

Verknüpfen von Mastern und Gruppen

Master- und Group-Verbindungen sind in zwei Fällen erforderlich: Erweiterung der Funktionalität einer einzelnen Group oder Mischen mehrerer Groups. Es gibt zwei Arten von Link System-Teilen, Streifen und Verlängerungen, die je nach Anwendung verwendet werden. Masterone enthält ein Master-to-Group-Kabel, damit Sie eine Gruppe miteinander verbinden können. Ein Master-zu-Gruppe-Kabel hat drei IDC-Anschlüsse, einen für die Gruppe, einen für den Master und einen zum Erweitern von Verbindungen zu anderen Gruppen. Gruppe-zu-Gruppe-Verlängerung ist erforderlich, um Gruppen von 2 oder mehr zu verbinden, dieses Kabel hat 2 IDC-Buchsen und 3 IDC-Stecker.Zwei weitere Gruppen können mit dem Master verbunden werden, indem ein Stecker an eine dritte Master-to-Group-Buchse angeschlossen wird. Gruppe-zu-Gruppe-Buchsen sind so beabstandet, dass Gruppenkonfigurationen von ca. 1 PS montiert werden können, sodass bis zu vier QSCs verbunden werden können.Weitere GG-Erweiterungen können verkettet werden, um eine vierte Gruppe hinzuzufügen, oder es kann eine Gruppe mit einer größeren Kanalkonfiguration (bis zu 2 QSCs) verbunden werden.
