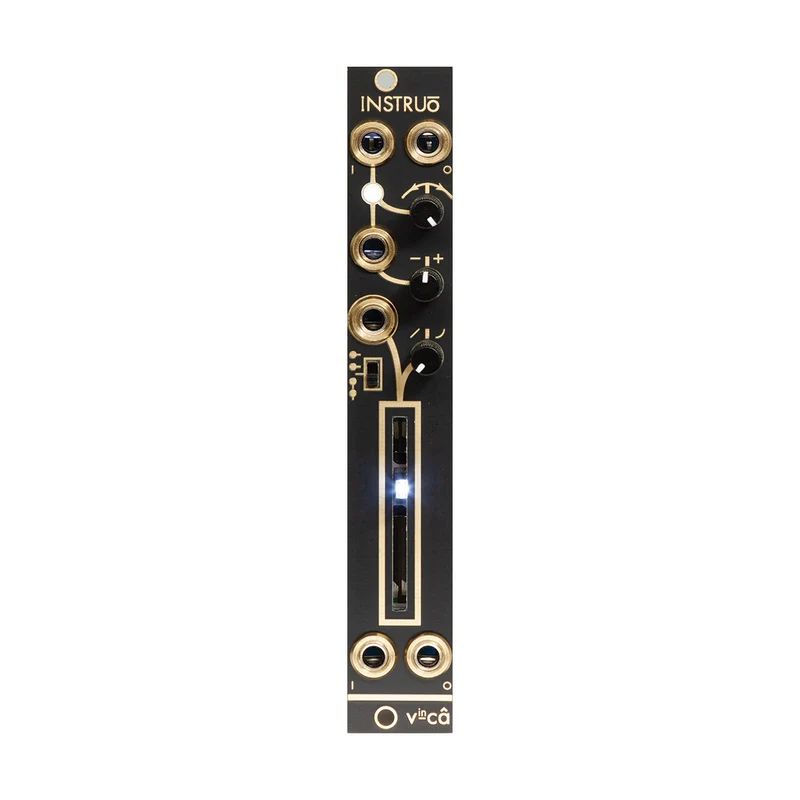

Instrument Vinca

MUSIKMERKMALE

Vincâ ist ein Zweikanal-VCA.Der obere VCA fungiert als 2-Quadranten-Multiplikator, der das Eingangssignal mit der Eingangs-CV multipliziert. Wenn der kombinierte Effekt von CV und Offset negativ ist, wird die Wellenform invertiert und nicht mit einer Amplitude von Null, und die Eingabe von Audio in CV erzeugt einen Effekt, der einer Ringmodulation entspricht.Er hat einen bipolaren Offset (Bias)-Regler und einen Attenuverter für den CV-Eingang.

Die Verstärkung des anderen VCA wird von einem Schieberegler gesteuert, und wenn er auf CVin gepatcht wird, fungiert der Schieberegler als Dämpfungsglied für diesen CV.Dies kann die Reaktion auf die Eingangs-CV kontinuierlich von linear zu exponentiell ändern.

Vinca ermöglicht auch ein flexibles Umschalten des Routings. Mit dem Schalter können die beiden Kanäle seriell oder parallel kombiniert werden. Wenn bei seriellem Ausgang der Ausgang von CH2 nicht gepatcht ist, wird sein Ausgang ohne Patch intern mit dem Eingang von CH1 verbunden. Im Fall von Parallel, wenn nicht auf den CH2-Ausgang gepatcht, wird der CH1-Ausgang auch mit dem CH2-Ausgang gemischt. Außerdem sind 1-mm-Buchsen "In" und "Out" auf der Rückseite der Platine angebracht. Wenn der Ausgang eines Vinca (A) über die Rückseite des Boards mit dem Eingang eines anderen Vinca (B) verbunden ist, wird der Ausgang von A gepatcht. Wenn nicht eingeschaltet, wird der Ausgang von A mit dem Ausgang von B gemischt. Ein 3.5-mm-Kabel zum Anschließen an die Rückseite der Platine ist ebenfalls enthalten.
