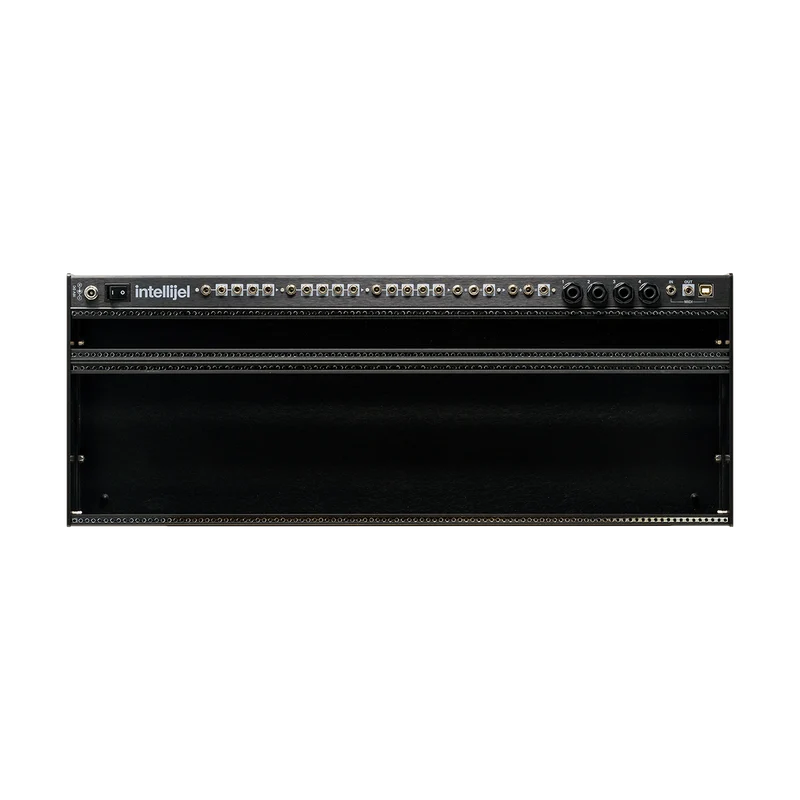

Intellijel Designs 4U Palettengehäuse 104 PS (schwarz)

※Das 1U-Formatmodul "TILE" von Synthrotek oder Pulp Logic kann in diesem 1U-Teil nicht installiert werden.Verwenden Sie nur das von Intellijel empfohlene 1U-Formatmodul. Für Größenangaben für das Intellijel 1U-FormatDiese RichtungBitte beachten Sie die.

* Dieser Fall kann Kratzer oder Kratzer auf der Innenseite des Gehäuses aufweisen.

MUSIKMERKMALE

Das 4U-Palette-Gehäuse ist ein platzsparendes, tragbares und funktionales modulares Desktop-Gehäuse. Mit 1 HE Platz, der einzigartig für Intellijel ist, und E/A-Anschlüssen, Multiples und Addierern auf der Oberseite können Sie ein kleines modulares System aufbauen, ohne 3 HE Platz für Dienstprogramme zu beanspruchen. ??

Hauptmerkmale des Gehäuses

• Ausgestattet mit 3 PS 104U Eurorack-Platz
• 1 PS mit 104 HE (Intellijel Standard) Modulraum
• Eingebaute Buchse für MIDI und Audio
• Ausgestattet mit zwei gepufferten Vielfachen
• Ausgestattet mit zwei Präzisionssommern (Analogaddierer)
• M3-Schiene mit Stabmutter
• Verfügbare Ströme sind 1500 mA bei 12 V, 1500 mA bei -12 V, 500 mA bei 5 V.
• Die Tiefe des Moduls, das montiert werden kann, beträgt 45 mm, nur 1 PS an jedem Ende beträgt 37 mm
• Außenmaße: 537.7 x 204.4 x 51.3 (mm)
• Netzteil zur Verwendung in Japan enthalten
• 3.5 mm zu DIN MIDI Konvertierungskabel enthalten

Funktionen des Utility Panels

• Ausgestattet mit zwei 1: 4 gepufferten Vielfachen
• Ausgestattet mit zwei 2: 1 Präzisionssommern
• Stereo-Line-Out 1UJaPedal I / O 1U,VerwechselnAusgestattet mit 1 4/4 Zoll symmetrischen Audio-Buchsen, die mit verwendet werden können
• uMIDI 1U,undMIDI-1UAusgestattet mit 3.5 mm MIDI-Ein- und Ausgang, an den angeschlossen werden kann
• uMIDI 1U,undMIDI-1UAusgestattet mit einem USB-Anschluss, an den angeschlossen werden kann

Rolle und Verbindungsmethode jedes Konnektors

• Stromanschlüsse für Eurorack x24: Eurorack-Stromverteilungsanschluss. Sie können bis zu 24 Module anschließen.
• MIDI (10-poliger Anschluss): MIDI-1UまたはuMIDI 1UUnd 10-poliges Flachbandkabel zur Umwandlung von MIDI in CV oder Gate.
• Audio-Buchsenanschluss: Stereo-Line-Out/In 1HEVerbinden Sie das Modul mit einem 6-poligen Flachbandkabel mit einem der Anschlüsse und wandeln Sie es in einen symmetrischen Audioeingang / -ausgang um.






• LINK: Pedal I / O 1UJaVerwechselnUnd mit einem 3-poligen Stecker verbinden.






• 5Vx2: USB-Stromversorgung 1UEs liefert die notwendigen 5V für solche Zwecke.
