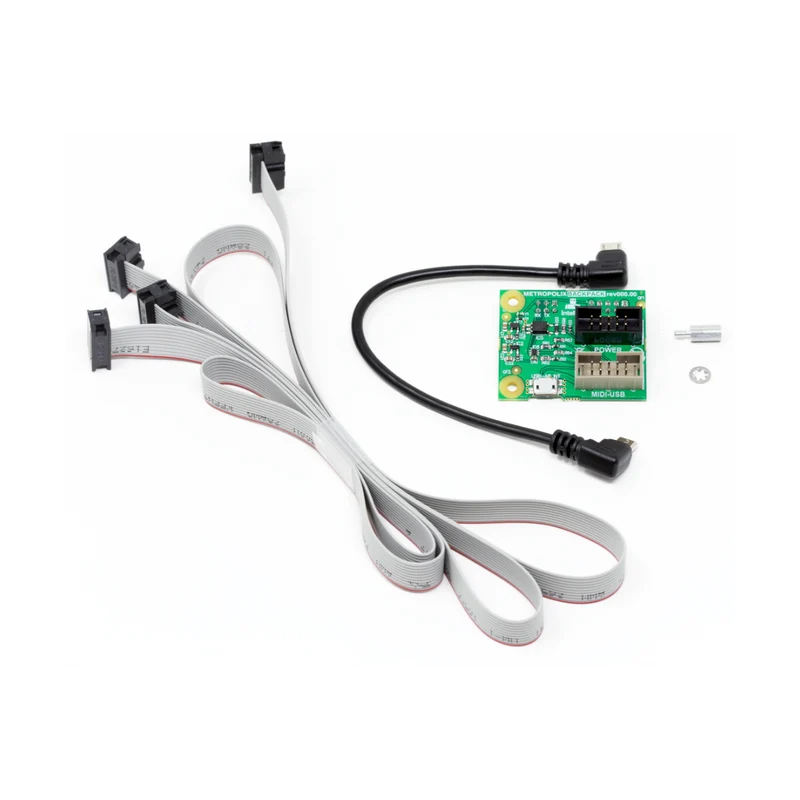

Intellijel Designs Metropolix Rucksack

MUSIKMERKMALE

Dies ist ein Verbindungskit zum Senden von MIDI-Signalen von der Rückseite des Metropolix an die DIN- und USB-MIDI-Buchsen am Intellijel-Gehäuse.

Entfernen Sie die weiß eingekreisten Schrauben.
Installieren Sie die Platine wie im Bild gezeigt.

Verbinden Sie jetzt die Anschlüsse so, dass die blauen Anschlüsse und die roten Anschlüsse aufeinander passen. Platzieren Sie dann die Abstandshalter auf den Schraubenlöchern, die Sie entfernt haben, und schrauben Sie sie ein. 　 Schrauben Sie es fest und verbinden Sie die USB-Anschlüsse auf der Metropolix-Hauptplatine und der Backpack-Platine. Verbinden Sie den POWER-Anschluss mit der Strombusplatine und verbinden Sie den MIDI-USB-Anschluss mit dem MIDI-USB-Anschluss am Gehäuse (das USB-Kabel ist im Bild unten nicht angeschlossen, schließen Sie es aber bitte an).
