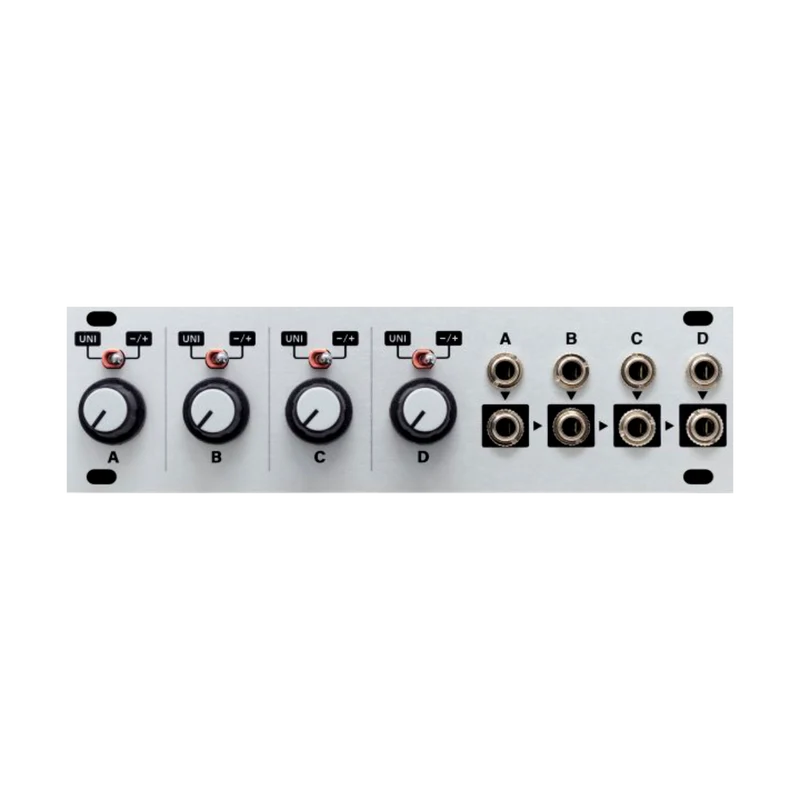

Intellijel Designs Quadrat 1U

MUSIKMERKMALE

Dies ist ein 4-Kanal-Dienstprogrammmodul, das auch als Dämpfungsglied (Atte-Wechselrichter), Offset-Spannungsausgang und Mischer verwendet werden kann. Jeder Kanal ist

-Wenn die Eingabe gepatcht ist: Dämpft das Eingangssignal. Wenn der Schalter links "UNI" ist, ist er ein Dämpfungsglied, und wenn er rechts "+/-" ist, ist er ein Dämpfungsglied. In diesem Fall invertiert er, wenn sich der Knopf links befindet, das Signal und gibt es aus.
-Wenn die Eingabe nicht gepatcht ist: Da das 5-V-Signal intern an den Eingang geliefert wird, gibt es 0 bis 5 V bei "UNI" und -5 V bis 5 V bei "+/-" aus.

-Wenn die Ausgabe gepatcht ist: Das Signal, das durch das Dämpfungsglied (Dämpfungsglied) gegangen ist, wird ausgegeben.
-Wenn die Ausgabe nicht gepatcht ist: Der Ausgang wird mit dem Ausgang des Nachbarkanals gemischt. Wenn die Ausgänge beispielsweise nur auf CH2 und CH4 gepatcht werden, werden die CH2-Ausgänge gemischt und aus den CH1- und 2-Ausgängen von CH2 OUT extrahiert, und die CH3- und 4-Ausgänge werden gemischt und aus CH4 OUT extrahiert.
