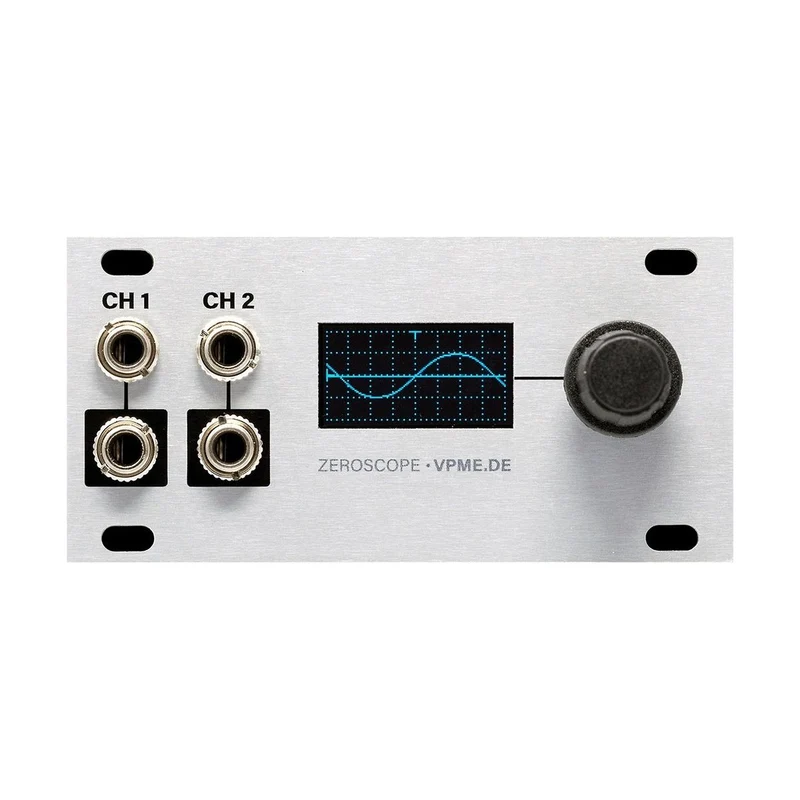

Intellijel Designs Zeroskop 1U

MUSIKMERKMALE

Zeroscope 1U ist ein Utility-Modul, das mit einem 2CH-Oszilloskop ausgestattet ist, das Audio und CV sowie eine Frequenzzählerfunktion visualisieren kann. 1U-Version des Zeroscope-Moduls von VPME.DE. Die folgenden 3 Anzeigemodi sind installiert.


• Bereich: Oszilloskop-Modus, der X- und Y-Eingänge gleichzeitig anzeigen kann
• XY: XY-Zeichenmodus, der Eingaben in X und Y in 2D anzeigt
• Tuner: Tuner-Modus, der den Eingang von X und Y in Frequenz oder Skala anzeigt

Da der Eingang DC-gekoppelt ist, kann auch CV eingegeben werden. Sie können eine Spannung im Bereich von -10 V bis 10 V eingeben. Die Eingänge werden direkt in den Ausgangsbuchsen gepuffert. Der Zeitbereich kann von 10 Mikrosekunden bis 10 Sekunden pro Skala eingestellt werden, und der Spannungsskalenbereich kann von 0.5 V bis 10 V pro Skala eingestellt werden.


Kurzanleitung

Im grundlegenden Scope-Modus werden mit dem Encoder Anzeigeoptionen festgelegt. Drücken Sie den Encoder, um die folgenden 3 Parameter der Reihe nach anzuzeigen, und drehen Sie den Encoder, um den Wert einzustellen

• CH 1: Stellen Sie die vertikale Skala (Spannung) von CH1 ein
• CH 2: Stellen Sie die vertikale Skala (Spannung) von CH2 ein
• T: Stellen Sie die horizontale Achsenskala (Zeitskala) ein. In 10 Mikrosekunden kann nur CH1 angezeigt werden. Aufgrund der Beziehung zwischen der Zeitauflösung und dem Anti-Aliasing-Filter wird die Wellenform im Bereich von 10 Mikrosekunden ungenau.

Andere Anzeigemodi als der Scope-Modus können eingestellt werden, indem der Encoder mindestens 1 Sekunde lang gedrückt gehalten wird. Halten Sie den Encoder gedrückt, um den erweiterten Einstellungsmodus aufzurufen. Markieren Sie das Element, das Sie einstellen möchten, aus den folgenden Elementen und drehen Sie es dann, während Sie den Encoder gedrückt halten, um den Einstellwert zu ändern.

• GELTUNGSBEREICH: Schalten Sie den Anzeigetyp aus dem Scope / XY / Tuner-Modus. Im Tuner-Modus werden Frequenz und Skalierung der beiden Eingänge angezeigt. Das Umschalten der Anzeige zwischen Hz und Skala erfolgt durch Drücken des Encoders im Tuner-Modus.
• TRIGGER Quelle: Schaltet den Trigger um, mit dem die Anzeige zurückgesetzt wird. Kein Trigger, Sie können die steigende oder fallende Flanke des CH1- oder 2-Signals von der Triggerquelle auswählen
• TRIGGER-Erkennungsstufe: Stellen Sie den Triggerschwellenwert ein, um den Reset auszulösen.
• CH1-Versatz: Verschiebt die CH1-Wellenformanzeige nach oben und unten
• CH2-Versatz: Verschiebt die CH2-Wellenformanzeige nach oben und unten
• Rasteranzeige: Schaltet die Anzeige der Skalenanzeige um

Firmware-Update

Führen Sie die folgenden Schritte aus, um die Firmware zu aktualisieren.

1. Schalten Sie das Modul aus
2. Schließen Sie das USB-Kabel von der Rückseite des Moduls an Ihren Computer an.
3. IntellijelページÖffnen Sie den von heruntergeladenen Updater und wählen Sie das Modul und die Version aus den Dropdown-Listen aus.
4. EncoderSchalten Sie das Modul beim Drücken aus und wieder ein
5. Am unteren Rand des UpdatersUpdateWenn die Taste gedrückt wird, startet der Fortschrittsbalken und wenn am Ende die Meldung „Aktualisierung erfolgreich abgeschlossen“ angezeigt wird, ist die Aktualisierung abgeschlossen.
6. Starten Sie das Modul neu und es sollte mit der neuen Firmware funktionieren
