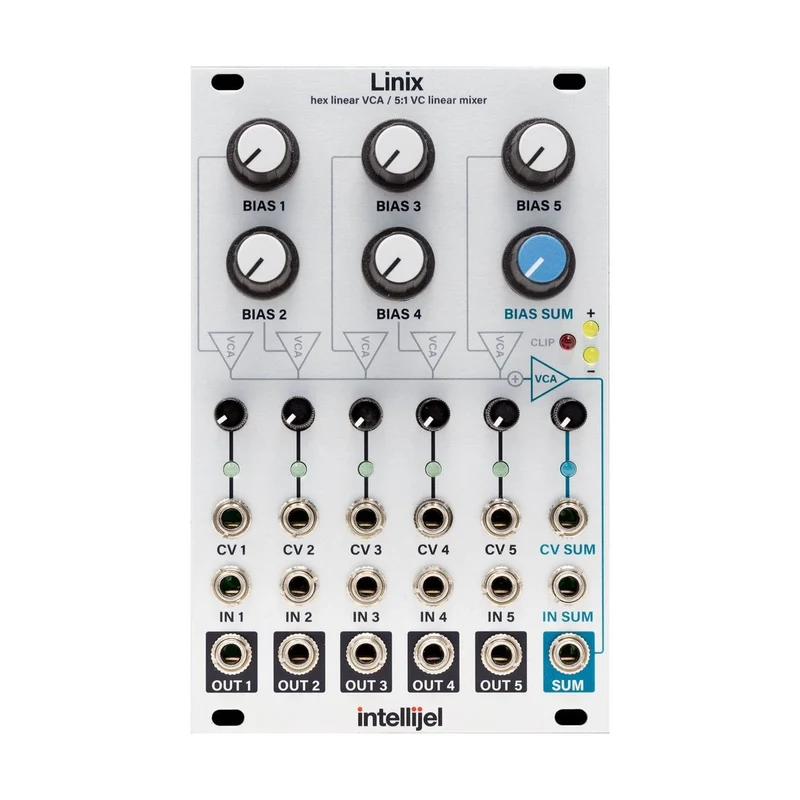

Intellijel entwirft Linix

Jacks & Knobs

Bias-Knopf

Ein Knopf zum manuellen Öffnen des VCA. Wenn Sie ihn ganz nach links drehen, wenn kein CV-Eingang vorhanden ist, ist das Signal vom VCA 0.

LEDS Diese LED zeigt Vorzeichen und Clipping des Ausgangssignals des 6. Kanals an, der bei Verwendung als Mixer der Master ist.Das Ausgangssignal ist verzerrt, wenn die Clip-LED leuchtet. Abschwächer

Attenuator für VCA CV (Amount)

LED für eingehenden CV

Eine LED, die den Signalstatus des CV-Eingangs für jeden Kanal anzeigt.

CV

CV-Eingang für jeden VCA-Kanal.

Signaleingang

Der Signaleingang für jeden VCA-Kanal.

Signalausgang

Der Signalausgang für jeden VCA-Kanal.

Die Ausgänge der ersten fünf VCA-Kanäle sind intern mit der nachfolgenden Mischstufe verbunden, und der VCA der Mischstufe ist der sechste VCA (SUM OUTPUT).

Wenn Sie jedoch den Ausgang jedes VCA-Kanals patchen, wird dieser Kanal von der Mischstufe getrennt.Es wird nicht mit SUM OUT gemischt.Der SUM OUT VCA kann auch als eigenständiger VCA verwendet werden, wenn er auf die Ausgänge aller 5 Kanäle gepatcht wird.

Wenn Sie den Cursor auf den Bildschirm bewegen, wird die Rolle jedes Teils in einem Popup angezeigt.

MUSIKMERKMALE

Linix ist ein gut geroutetes Mixer- und VCA-Modul, das mit sechs hochwertigen 2164 Linear-VCAs ausgestattet ist.Natürlich können sowohl CV als auch Audio bearbeitet werden.

Die Ausgänge der ersten fünf VCA-Kanäle sind intern mit der nachfolgenden Mischstufe verbunden, wobei die Mischstufe der sechste VCA (SUM OUT) ist.Das gemischte Signal kann auch vom 5. Kanal VCA gesteuert werden.Wenn Sie jedoch den Ausgang jedes VCA-Kanals patchen, wird dieser Kanal von der Mischstufe getrennt.Es wird nicht mit SUM OUT gemischt.Gemäß dieser Spezifikation ist jeder Kanal ein Kanal des Mischers oder ein einzelner VCA.Zwei VerwendungsmöglichkeitenWird möglich sein. Der SUM OUT VCA kann auch als eigenständiger sechster VCA verwendet werden, wenn er auf die Ausgänge aller fünf Kanäle gepatcht wird.

Es ist sehr leicht zu verstehen, da es auch eine LED hat, die den CV-Pegel jedes Kanals anzeigt, eine LED, die +/- des Master-Ausgangs anzeigt, und eine LED, die das Clipping des Masters anzeigt.

Auf der Rückseite befindet sich ein 12-Pin-Header, Mutamix Es kann intern als Eingangssignal von angeschlossen werden.
