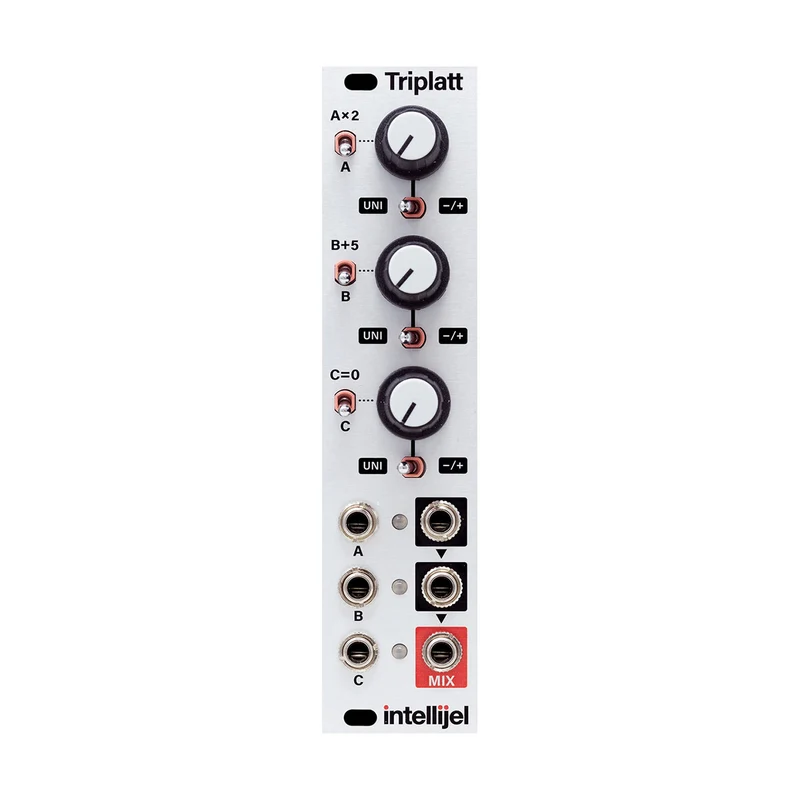

Intellijel entwirft Triplatt

MUSIKMERKMALE

Triplatt ist ein 3-Kanal-Utility-Modul, das auch als Dämpfungsglied, Offset-Spannungsausgang und Mischer verwendet werden kann. Zusätzlich sind für jeden Kanal verschiedene Bonusfunktionen installiert.


Attenuator

Jeder Kanal gibt das Eingangssignal über ein Dämpfungsglied aus. Die Funktion dieses Dämpfers unterscheidet sich jedoch in Abhängigkeit von der Schalterstellung und ist wie folgt.

• Linke Position ("UNI"): Arbeitet als normales Dämpfungsglied und dämpft den Ausgang auf 0, wenn sich der Knopf ganz links befindet, und das Eingangssignal auf 1x, wenn er sich ganz rechts befindet.
• Rechte Position ("- / +"): Dient als bidirektionales Dämpfungsglied. Der Ausgang ist das Eingangssignal multipliziert mit -1, wenn sich der Knopf links befindet, und das Eingangssignal, wenn sich der Knopf rechts befindet. Wird mit genau der gleichen Größe ausgegeben (1x).

Offsetdruck

Wenn nichts in der Eingangsbuchse steckt, wird eine konstante Spannung von 5 V an den Eingang angeschlossen (Normalisierung). Daher ist

• Linke Position ("UNI"): Der Ausgang beträgt 0 V, wenn sich der Knopf ganz links befindet, und 5 V, wenn sich der Knopf ganz rechts befindet.
• Rechte Position ("- / +"): Der Ausgang beträgt -5 V, wenn sich der Knopf links befindet, und 5 V, wenn sich der Knopf rechts befindet.



Mischer

Wenn nicht gepatcht, wird der Ausgang jedes Kanals mit der Größe des Ausgangs des nächsten Kanals gemischt.


Bonusfunktion

CH A hat einen Schalter, der den Eingang verdoppelt, CH B hat einen Schalter, der 2 V an den Eingang anlegt, und CH C hat einen Stummschalter.
