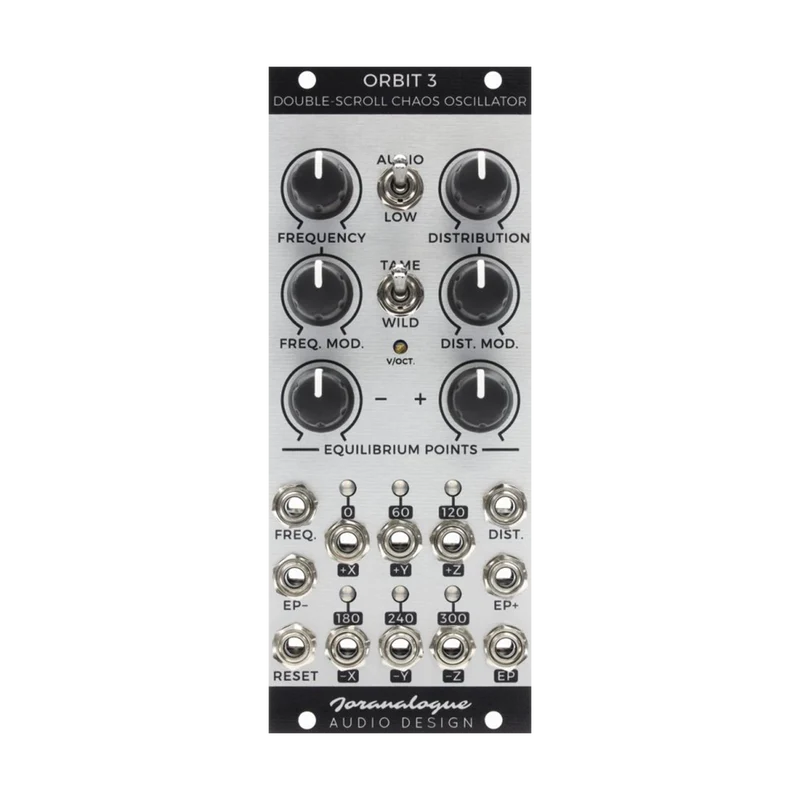

Joranalog Orbit 3

MUSIKMERKMALE

Joranalogue Orbit 3 ist ein Klassiker der ChaostheorieDouble Scroll AttraktorIst ein Chaos-Oszillator, der ein Signal mit natürlichen Unregelmäßigkeiten mit hervorragender Steuerbarkeit und Wiederholbarkeit durch Optimierung für die modulare Eurorack-Umgebung liefert.

Orbit 3 arbeitet sowohl im Niederfrequenz- als auch im Audiofrequenzmodus und erzeugt eine Vielzahl von Wellenformen aus drei Ausgangspaaren.Die Spannung an jedem Ausgang variiert je nach dem durch die Schaltung dieses Moduls konfigurierten Doppelspiral-Attraktor.Der Double-Scroll-Attraktor kann so interpretiert werden, dass er die Umlaufbahn eines Teilchens in einem dreidimensionalen Raum repräsentiert, der auf zwei Gleichgewichtspunkte zentriert ist. (検 索Dann können Sie die Bewegung dieses Attraktors intuitiv verstehen)

In Orbit 3 ist es ein Parameter dieses Attraktormodells,Gleichgewichtspunktposition,Orbitale Verteilung,undBewegungsgeschwindigkeitKann alle manuell oder mit einer externen Spannung gesteuert werden.Die temperaturgarantierte 1V / Okt-Pitch-Tracking-Funktion fungiert auch als skurriler, lebendiger und genauer Audio-Oszillator.

• Ganz analog.3D-Chaos-Oszillator mit Double-Scroll-Attraktor
• Erzielen Sie eine intuitive BedienungParameter des Spannungssteuerungs-Attraktors.. Verteilung und Position von zwei Schriftrollen und Tame / Wild-Schalter
• Temperaturkompensiertes 1V / Okt-Pitch-Tracking
• Großer Frequenzbereich von 2.4 MHz (7 Minuten) bis 22 kHz
• Eingang für Modulations-Sync oder Hard-Sync von Audio zurücksetzen
• Impedanzkorrigierter amplitudensymmetrischer komplementärer Chaos-Ausgang mit 2-farbiger LED
• Gleichgewichtspunkt-Gate-Ausgang

DIE ANWENDUNG

Die Orbit 3-Schnittstelle, die der mechanischen Musik natürliche Unregelmäßigkeiten verleiht, bietet mehr Kontrolle und Wiederholbarkeit als einfache Zufälligkeit und besteht aus einem einfachen, aber effektiven Satz von Parametern.

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

Das Bild unten zeigt eine typische Form, die auftritt, wenn ein 6D-Orbital in zwei Dimensionen mit verschiedenen Parameterwerten projiziert wird, wobei nur zwei der sechs Ausgänge verwendet werden.Diese Bilder basieren auf einer Erfassung der Ausgabe eines Arbeitsmoduls.

PATCH-IDEEN

Chaotisches Duett

Verwenden Sie Orbit 3, einen Gate-Signalschalter und einen einzelnen Oszillator, um zwei alternierende Chaos-modulierte Stimmen zu erzeugen.Verwenden Sie den Wahlschalter, um zwei verschiedene Wellenformausgänge zu patchen. Stellen Sie Orbit 1 auf den Niederfrequenzmodus ein und modulieren Sie die Oszillatorfrequenz mit einem der Z-Ausgänge.Verbinden Sie dann den EP-Ausgang mit dem Gate-Eingang des Schalters.Der Schalter zyklisch zwei Wellenformen, jede mit einer anderen Mittentonhöhe moduliert.

Sägewellen-Chaos

Es gibt verschiedene Feedback-Patches in Orbit 3.Wenn Sie beispielsweise einen der X-Ausgänge mit dem Freq-Eingang verbinden und den Modulationsgrad auf Maximum setzen, sieht die Wellenform des Z-Ausgangs wie eine Sägezahnwelle statt einer Sinuswelle aus.Durch Kombinieren von Rückkopplungspfad und Ausgang können verschiedene Töne erhalten werden.

Stufentongenerator

Sie können leicht einen stabilen Punkt finden, indem Sie während des normalen Betriebs mit jedem Parameter experimentieren, aber das Patchen des EP-Ausgangs auf den Reset-Eingang ermöglicht es Orbit 3, stabil zu schwingen.Sie können die Oszillatorfrequenz wie gewohnt steuern, aber durch Anpassen der Verteilungs- und Gleichgewichtspunktparameter ändert sich die wahrgenommene Tonhöhe im Audiofrequenzmodus stufenweise. Um beste Ergebnisse zu erzielen, stellen Sie den Tame-Modus ein.
