Joranalog Vergleiche 2

MUSIKMERKMALE

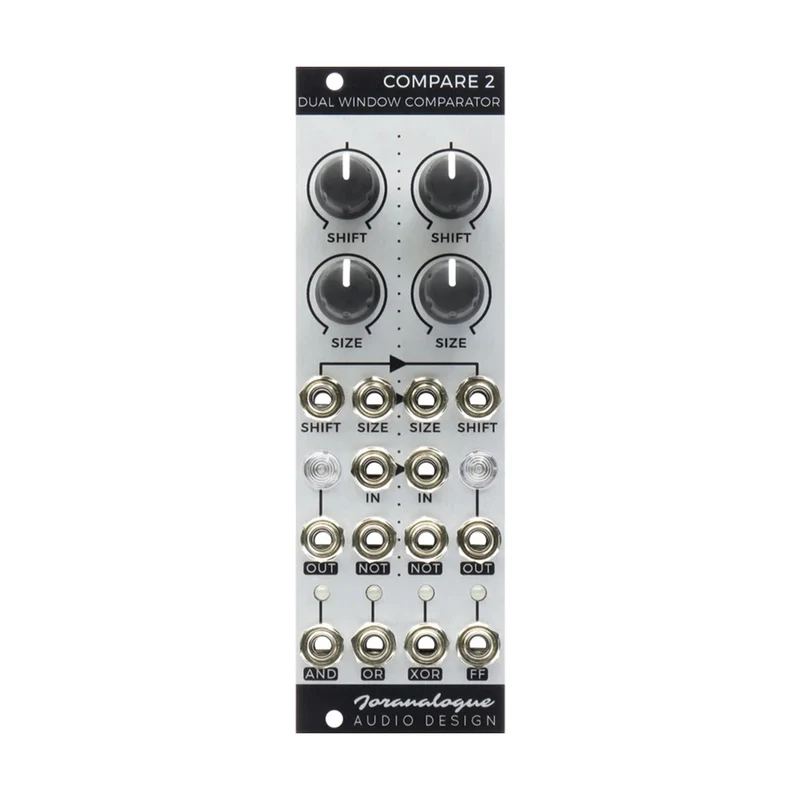

Joranalogue Compare 2 ist analogFensterkomparatorMit zwei FlugzeugenLogik・ 8-PS-Doppelfensterkomparator, bestehend aus Abschnitten. Ein normaler Komparator arbeitet, wenn das Eingangssignal über dem Schwellenwert liegt, während ein Fensterkomparator arbeitet, wenn die Spannung zwischen zwei als Fenster bezeichneten Werten liegt. Der Fensterkomparator, der als nützliche Schaltung in der allgemeinen Elektronikwelt beliebt ist, wird modular eingebaut, um eine einzigartige Signalverarbeitung zu realisieren. Es unterstützt Audio-Raten zu CV-Raten.
Das Fenster, das der Schwellenwert in diesem Modul ist, istSHIFT(Mitte des Fensters) undGRÖßEEs wird durch zwei Parameter eingestellt, die die aufgerufene Spannung (Fensterbreite) steuern können. Es hat auch einen NICHT-Ausgang, der das Gate zum entgegengesetzten Zeitpunkt des Komparatorausgangs ausgibt, und Sie können den Status der beiden Komparatoren visuell mit der LED überprüfen, die drei Farben anzeigen kann. Alle Eingänge werden von links nach rechts normalisiert, aber die beiden Komparatoren arbeiten unabhängig voneinander. In dem Abschnitt mit vier Arten von Logikausgängen untenLogikbetrieb zwischen zwei KomparatorausgängenGeben Sie das erzeugte Gate aus, um eine kompliziertere Gate-Sequenz als einen einzelnen Fensterkomparator zu erzeugen.  Erzeugung komplexer Gate-Muster aus verschiedenen analogen Eurorack-Signalen, Doppelpulsbreitenmodulatoren, Frequenzteiler / Multiplikator mit PWM, spannungsgesteuertem Swing, einstellbaren Logikschwellen Es wird ein erweitertes Tool für alle Patches im System sein, z. B. für Arrays.
