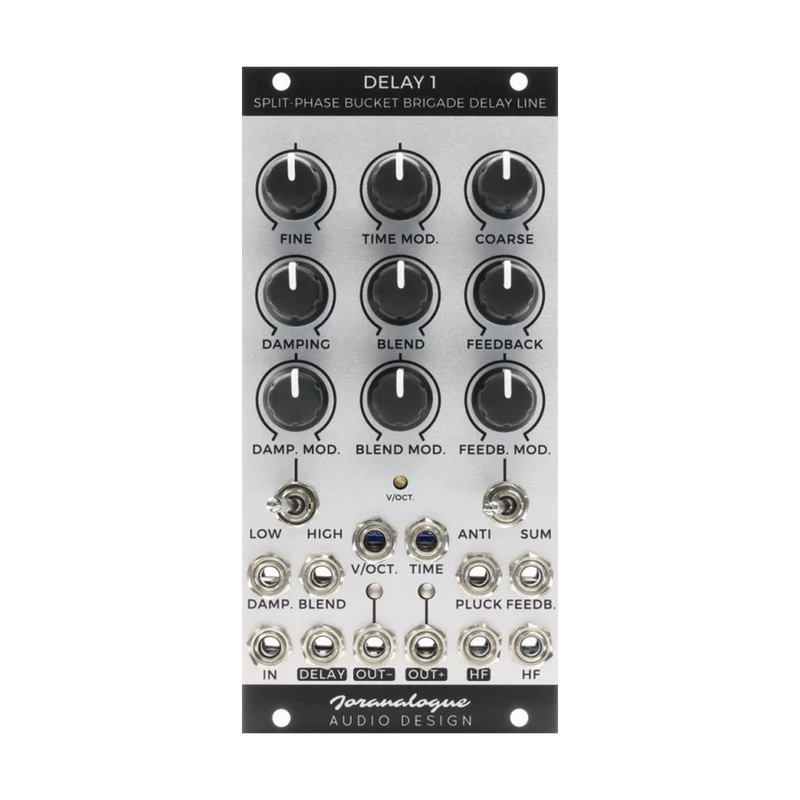

Joranalogue Delay 1

MUSIKMERKMALE

Das Joranalogue Delay 1 ist ein vollständig analoges BBD-basiertes Verzögerungsmodul mit einer Vielzahl von Funktionen, die auf den modernen Musikeinsatz zugeschnitten sind.Analoge Schaltkreise sind für ihre hohe Reaktionsfähigkeit auf die Latenzprobleme digitaler Audioprozessoren bekannt.Die BBD-Leitung (Bucket Brigate Delay) ist eine effektive Schaltung zum gezielten Verzögern eines Signals ohne Verwendung von Band oder digitalem Speicher.Diese Schaltung verzögert das eingehende Signal, indem sie eine Reihe von Kondensatoren das Signal mit hoher Geschwindigkeit weiterleiten lässt.

Delay 1 implementiert einen temperaturgarantierten Hochfrequenz-VCO, der das „Takt“-Signal bereitstellt, das zum Antreiben der Verzögerungsleitung innerhalb von 1 ms bis 50 ms erforderlich ist.Durch die Erhöhung der Antriebsfrequenz auf 20 kHz oder höher wird das traditionelle Problem des „BBD-Clock-Roar“ gelöst und gleichzeitig eine große Auswahl an Verzögerungszeiten bereitgestellt. Erstellen Sie ganz einfach klassische Chorus-, Flanger- und Echo-Effekte mit Dry/Wet-Mischung, Feedback und Dämpfungsparametern.

DIE ANWENDUNG

Um Verzerrungen und Rauschen deutlich zu reduzieren, implementiert Delay 1 eine neu entwickelte Steuerschaltung.Ein eingebauter Kompander sorgt für die Aufrechterhaltung der Signaldynamik und erhöht gleichzeitig die Wiedergabetreue bei verschiedenen Signalpegeln.

Die „Split Phase“-Topologie des Moduls bietet zwei verschiedene Trocken-/Nassmischungen.Sie können verwendet werden, um Monosignale in Stereo umzuwandeln, und sind für ergänzende Kammfilterung usw. nützlich.

Mit Delay 1 können Sie auch mit der „Carplus Strong“-Synthese experimentieren, einer Technik zur Erzeugung von Streicher- und Percussion-ähnlichen Klängen.Dies lässt sich leicht mit einem internen Rauschtransientengenerator erreichen, der vom Pluck-Eingang und der 1V/Okt-Antwort des Takt-VCO angetrieben wird.

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt
