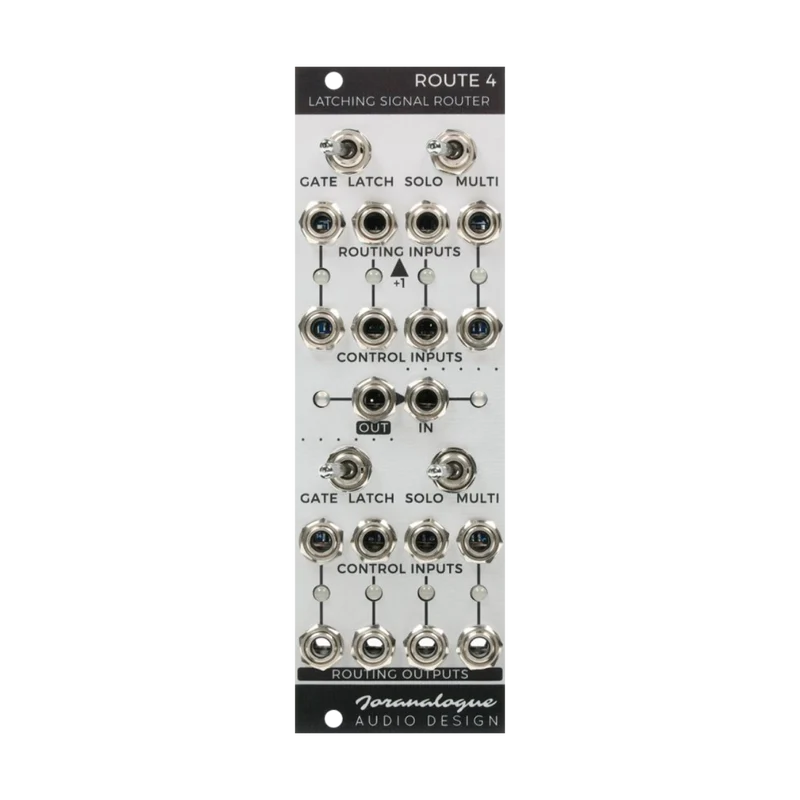

Joranalogue Route 4

MUSIKMERKMALE

Route 4 ermöglicht Ihnen die flexible Steuerung des Signalwegs mit Gate-Signalen.Dies ist ein Signalrouter, der aus zwei Abschnitten besteht, einem oberen und einem unteren.

Der obere Abschnitt ist ein Router mit 4 Eingängen und 1 Ausgang, und die Eingänge, deren entsprechende Steuereingänge eingeschaltet sind, werden ausgegeben.Solo-Modusnur eine Eingabe wird gepuffert und genau ausgegeben,MultimodusEIN-Eingänge werden mit hoher Präzision addiert und ausgegeben.Die Steuerung kann mit einem Schalter zwischen Gate-Antrieb und Latch-Antrieb gewählt werden, wobei im letzteren Fall das Signal je nach empfangenem Trigger ein-/ausgeschaltet wird.Andererseits schaltet der Solo/Multi-Schalter zwischen den oben genannten Solo/Multi-Modi um.Jede Eingangsbuchse verfügt über+ 1VDie hochentwickelten internen Spannungen der Pitch-Sequenz sind normalisiert. Wenn der Eingang also nicht verwendet wird,Transponierenkann mit Gates und Triggern gesteuert werden.

Der untere Abschnitt, bei dem es sich um einen 1:4-Router handelt, verfügt über eine ähnliche Funktionalität.Einer der Eingänge kann auf bis zu vier Ausgänge geroutet werden und im Multi-Modus erfolgt die Ausgabe auf mehrere Buchsen.

Der Ausgang des oberen Abschnitts ist zum bequemen Patchen intern mit dem Eingang des unteren Abschnitts verdrahtet. Alle Route 4-Signalpfade sind für die Verwendung mit jedem Eurorack-Signal ausgelegt, einschließlich CV, Audio und Gated Streams, und der Status jedes Routers wird ständig über 10 LEDs visualisiert.

• Analoger Dual-Signal-Router, kombiniert 8-zu-4- und 1-zu-1-Routing in 4 PS
• Präzisionsschaltkreise für die präzise Weiterleitung jedes Signals, einschließlich Pitch-CV
• Der Routing-Eingang ist intern mit +1 V verdrahtet, um eine einfache Tonhöhen-CV-Oktavverschiebung zu ermöglichen
• Unabhängige Steuermodusschalter für jeden Router: Gate/Latch und Solo/Multi.
• Ausgang zur Impedanzkorrektur.
• Präzise gefräste 2-mm-Frontplatte aus eloxiertem Aluminium mit hochauflösenden, nicht löschbaren Grafiken.
• Robustes Design: polarisierter Stromanschluss und MOSFET-Schutzschaltung.

DIE ANWENDUNG

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt
