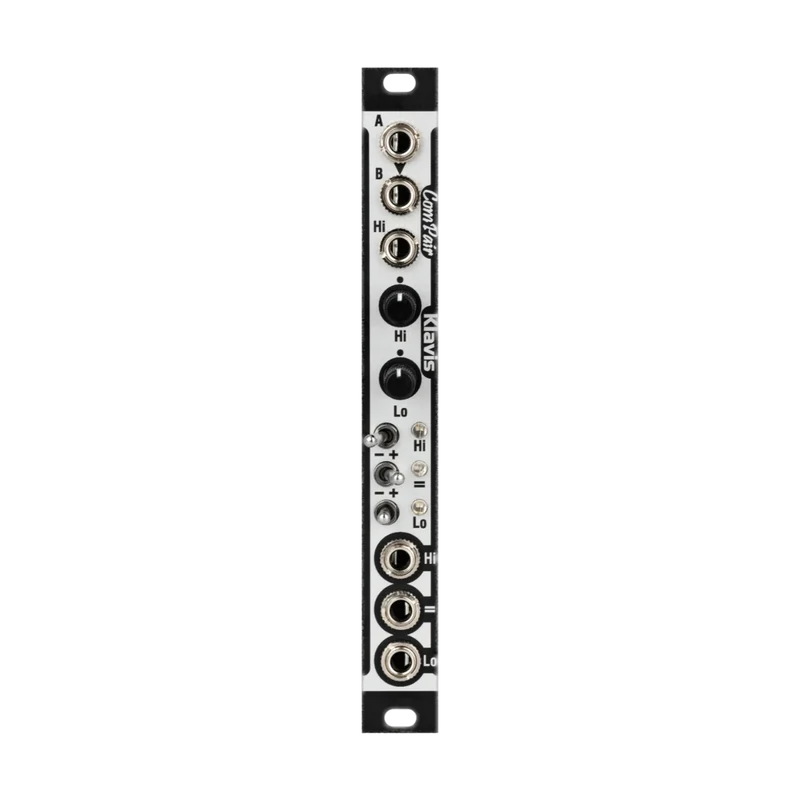

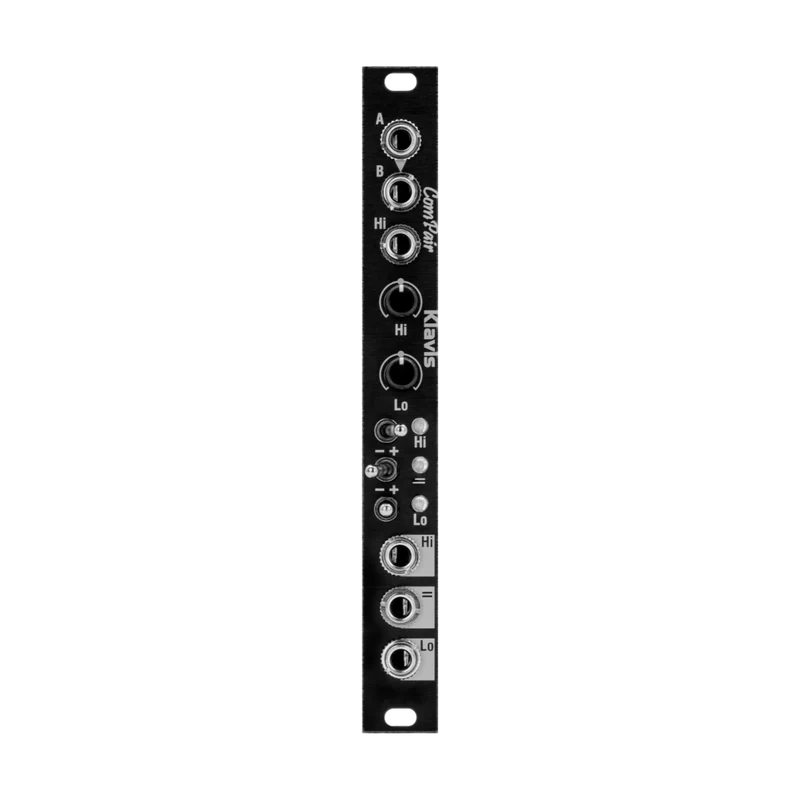

Klavis Compair

MUSIKMERKMALE

ComPair ist ein kompaktes und kostengünstiges Erweiterungstool, mit dem Sie eine Vielzahl von Sounds erstellen können. Durch den Vergleich von Eingangsspannungen ist es möglich, Ereignisse auszulösen, Wellenformen zu transformieren und pegelabhängige Logikfunktionen zu implementieren. Dieses Modul verfügt über zwei obere und untere Komparatorkanäle, A und B, sowie über einen Fensterkomparatorausgang, der diese kombiniert, was eine flexible Verwendung ermöglicht.

Im oberen Kanal wird das Eingangssignal A mit dem Schwellenwert Hi verglichen, und wenn A größer als Hi ist, wird das Gate über den „Hi“-Ausgang ausgegeben. Der Schwellenwert Hi wird durch Addition der Hi-Eingangsspannung zusätzlich zum Knopf (-10 V bis 10 V) bestimmt.

Der untere Kanal vergleicht das Eingangssignal B mit dem Schwellenwert Lo und gibt das Gate über den „Lo“-Ausgang aus, wenn B kleiner als Lo ist. Der Schwellenwert Lo wird mit dem Knopf bestimmt (-10 V bis 10 V).

"="Der Ausgang schaltet das Gate ein, wenn A niedriger als Hi und B höher als Lo ist. Eingang A ist intern mit Eingang B verbunden. Wenn er also nicht mit Eingang B verbunden ist, ist das Gate nur dann eingeschaltet, wenn die Eingangsspannung von A zwischen Hi und Lo liegt (Fensterkomparator)

Wechselnist an jedem Ausgang angebracht. Wenn Sie ihn nach links schieben, wird der Gate-Ausgang invertiert, wenn Sie ihn in die mittlere Position bewegen, wird er stummgeschaltet, und wenn Sie ihn nach rechts schieben, wird er unverändert ausgegeben.
