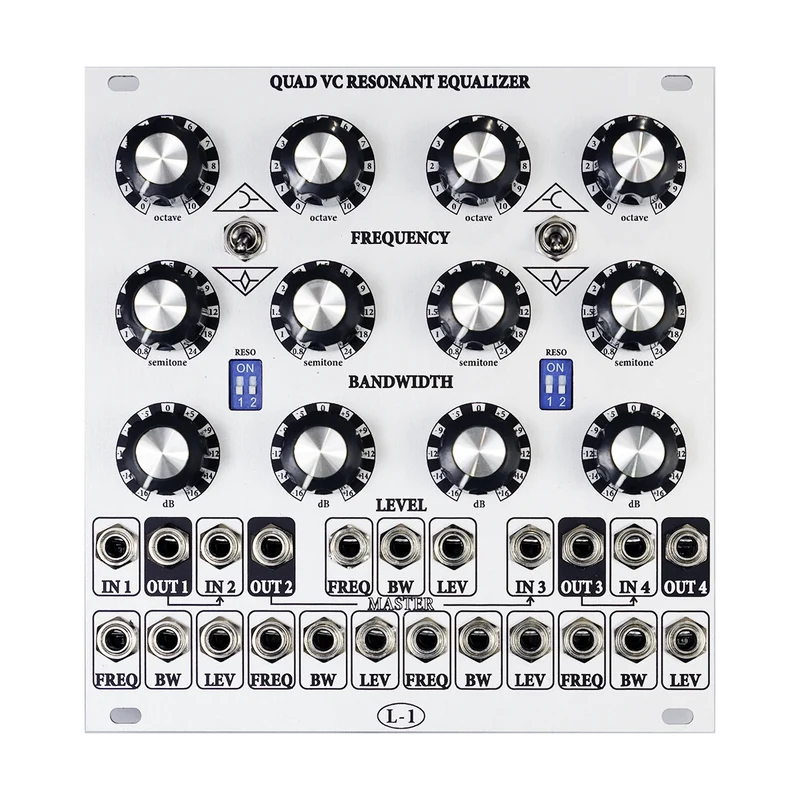

L-1 Quad VC Resonanz-Equalizer

MUSIKMERKMALE

Der L-1 Quad VC Equalizer ist ein parametrischer 4-Kanal VC VC Equalizer / Resonator.Jeder Kanal implementiert eine Bandpassfilterschaltung mit demselben Band.Kanal 1 kann in den Hochpassmodus und Kanal 4 in den Tiefpassmodus geändert werden, der auch als Tief- / Hochregal fungiert.

DIE ANWENDUNG

Ein parametrischer 4-Kanal-Equalizer mit unabhängigen Ein- und Ausgängen ist in Reihe geschaltet, und der Ausgang jedes Kanals wird auf den Eingang des nachfolgenden Kanals normiert.Wenn Sie die Kanäle 1 und 2 vom SUM-Ausgang trennen möchten, geben Sie am Eingang von Kanal 3 ein neues Signal ein.

Alle Parameter pro Kanal sind CV-steuerbar sowie ein Master-CV-Eingang, der gleichzeitig die Frequenz, Bandbreite und Amplitude aller Kanäle steuert.

Eine Resonanzschleife wird durch Einschalten des DIP-Schalters an der Frontplatte erzeugt, und der Filter beginnt mit der Selbstschwingung, wenn LEVEL eine positive Elektrode ist.Es kann zum Trimmen von V / Okt verwendet werden und wirkt einfach als Sinuswelle.

Steuerelemente

• FREQUENZ: Steuert die Spitzenfrequenz des Bandes mit einer Bandbreite von 10 Oktaven. Der CV-Eingang reagiert auf Eingangsspannungen von 0 V bis 10 V bei 1 V / Okt. Die Grundfrequenz kann mit einem Trimmtopf auf der Platine eingestellt werden.
• BANDBREITE: Steuert die Bandbreite von 0.8 bis 24 Halbtönen. Der CV-Eingang reicht von -5V bis +5V.
• NIVEAU: Steuert die Kanalamplitude mit einer Breite von ± 16 dB.Es ist nützlich als Bandpassmodus, indem es an der positiven Elektrode eingestellt wird, und als Kerbmodus an der negativen Elektrode. Der CV-Eingang reicht von -5V bis +5V.
