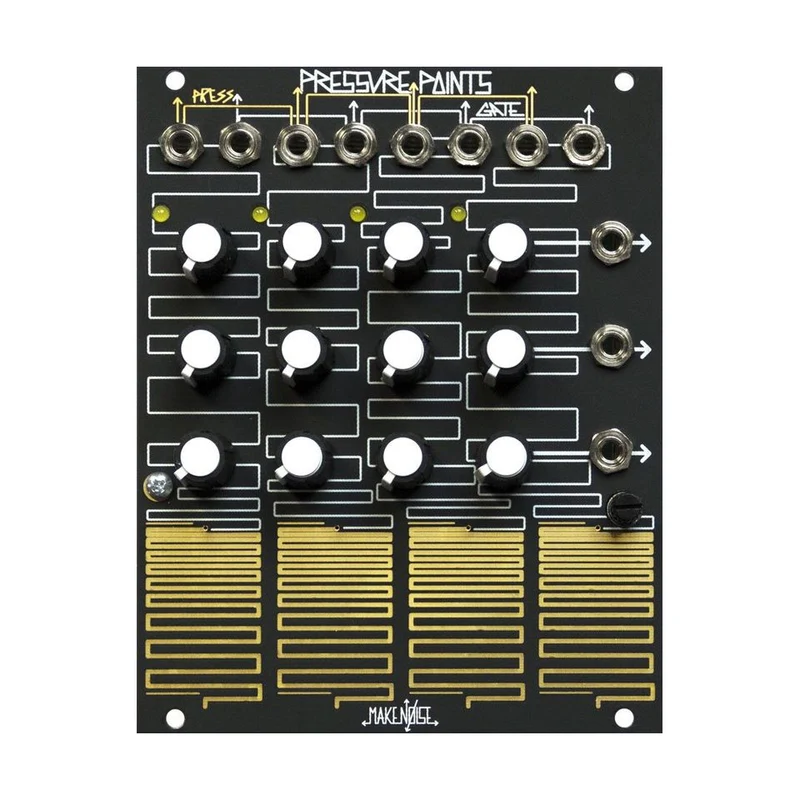

Machen Sie Geräuschdruckpunkte

MUSIKMERKMALE

Japanisches Handbuch (pdf)Ja.

Pressure Points (PP) ist eine manuelle Steuerung, die die Funktion hat, eine Tastatur durch Drücken einer Berührungsplatte aus Kupferdraht zu erweitern. Diese Tastatur kann jedoch alles "spielen", was vom Lebenslauf gesteuert wird, nicht die Tonhöhe.

Wenn Sie in PP die Touch-Platte drücken,

• Die mit den drei Reglern auf jeder Touch-Platte eingestellte Spannung wird von den drei abgestimmten Spannungsausgängen auf der rechten Seite ausgegeben.
• Gate-Spannung von Gate Out
• Aus dem Druckausgang eine Spannung, die der Kraft zum Drücken der Berührungsplatte entspricht

Insgesamt werden 5 Arten von Signalen ausgegeben. Wenn Sie die Touch-Platte loslassen, wird die Spannung von Gate Out und Pressure Out zu 0, und die Spannung von Tuned Voltage Out bleibt gleich.

Um es wie eine Standardtastatur zu verwenden, geben Sie Gate Out in den Hüllkurvengenerator und Out X in den 1V / Okt-Eingang des Oszillatorabstands ein. Weiter anwenden

• Setzen Sie den Druckausgang in den CV-Eingang des Moduls ein, in dem das Tonsignal übertragen wird, und patchen Sie ihn so, dass sich der Ton mit der Stärke ändert, mit der Sie ihn drücken.
• Out Y Out Z in den 1V / Oct-Eingang eines anderen Oszillators und wechseln Sie mit einem Finger zwischen 1 Akkorden.

Sie können es so verwenden, oder Sie können es auf ganz andere Weise verwenden.

Als Gerät zum Speichern von Voreinstellungen, Umschalten und Erweitern Der Spannungsausgang des abgestimmten Spannungsausgangs sind die X-, Y- und Z-Regler, die der zuletzt berührten Touch-Platte entsprechen. Wenn Sie das Ziel also an verschiedene CV-Eingänge senden, können Sie zwischen den drei oben beschriebenen Akkorden wechseln. Sie können andere Dinge als die Tonhöhe des Oszillators tun.

Stellen Sie als einfaches Beispiel den X-Knopf von Stufe 1 auf 9 Uhr ein, stellen Sie den X-Knopf von Stufe 2 auf ungefähr 3 Uhr und berühren Sie abwechselnd die Berührungsplatten 1 und 2, um die Spannung sofort von OUT X umzuschalten. Das X-Zielmodul kann zum Ein- und Ausschalten von "2 Zuständen" verwendet werden.

Wenn Sie alle X ~ Z verwendenSie können sofort zwischen drei Spannungen umschalten.Darüber hinaus werden Gate Out und Press Out ab dem Moment des Umschaltens ausgegeben, bis Sie Ihren Finger loslassen.Dramatische Szenenwechsel mit einem TastendruckSie können es auch patchen.

Darüber hinaus können Sie es sofort völlig unerwartet verwenden, indem Sie einfach das Ziel wie Gate oder OUT X ändern oder die Bühne ändern, um Press OUT oder Gate OUT herauszunehmen (siehe SCHNITTSTELLE).
Lass uns experimentieren!

Sei ein Sequenzer mit Brains! (BRAINS wurde eingestellt)Druckpunkte sind reserviertKopfEntsprechend dem Taktsignal durch Anschließen des Expanders4-Stufen-SequenzerWird funktionieren als. In diesem FallSpielen Sie die Touch-Platte synchron mit der UhrEs ist auch möglich.

Kette vorhanden Druckpunkte Kette bis 4Es ist stark erweiterbar (bis zu 2, wenn es mit Brains verbunden ist).
    Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

PHYSIKALISCHE STRUKTUR

Ketten und Gehirne werden verbunden, indem Sie die Jumpereinstellungen auf der Rückseite ändern und ein 10-poliges Kabel anschließen.


• Rückansicht der Druckpunkte
• Jumper-Einstellungen beim Verketten von Druckpunkten. Nur der Master (PP auf der rechten Seite, wenn er auf dem Rack montiert ist) hat alle drei Jumper eingekreist. Entfernen Sie beim Verketten alle Jumper auf anderen PPs als dem Master. Wenn Sie 3 oder mehr Einheiten verketten,KettenkabelBitte kaufen.

DEMO

• Wir verketten 4 Druckpunkte. Die drei PPs auf der rechten Seite sind als Haupttastatur eingestellt, und die auf der linken Seite ist so eingestellt, dass sie die Tonhöhe der gesamten Melodie verschiebt (transponiert) (obwohl sie nicht auf dem Bildschirm angezeigt wird, ist die Tonhöhe CV von der Haupttastatur , Die Tonhöhe CV von der PP ganz linksMATHESind eingemischt.).



  Druckpunkte Improv ab James Cigler on Vimeo.
