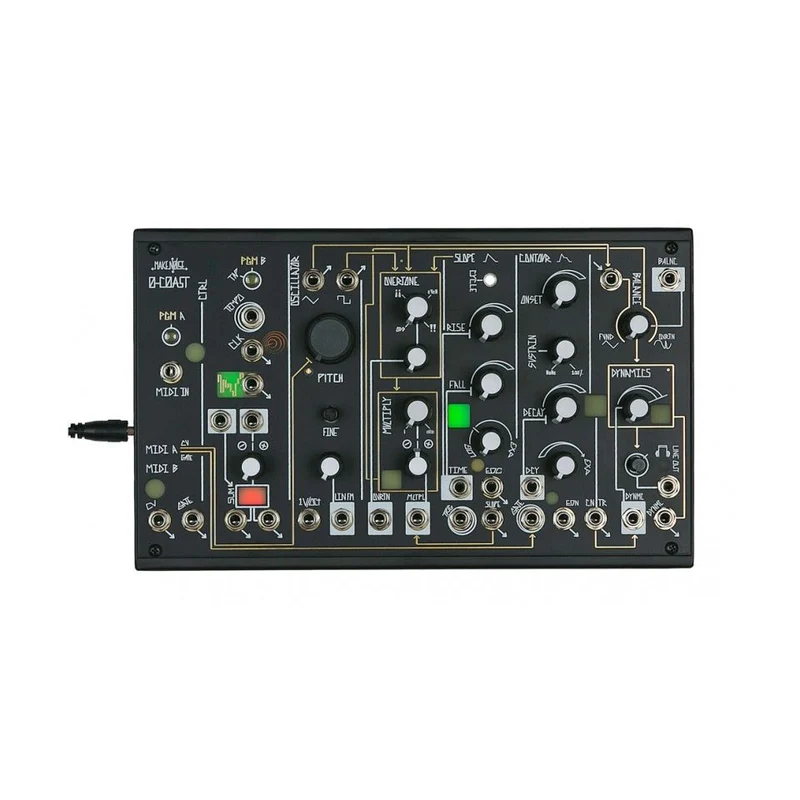

Machen Sie Noise 0-Coast

MUSIKMERKMALE

* Japanisches HandbuchDiese Richtungで す.

Make Noise ist der erste eigenständige Desktop-Synthesizer. Es ist eine Art Synthesizer, der von der "East Coast" -Philosophie wie Moog und der "West Coast" -Philosophie wie Buchla / Serge / Wiard inspiriert ist, aber keiner von beiden gehört. Da es sich um einen semi-modularen Typ handelt, können Sie ihn ohne Patches verwenden. Ein Patchkabel ist ebenfalls enthalten.

Feature

• 2 Konvertierungssätze von MIDI zu CV / Gate. Das erste MIDI A ist eine MIDI-Note, die in einen Pitch CV und ein Gate umgewandelt wird. Der zweite MIDI B kann den Ausgang des entsprechenden CV / Gate durch Einstellen ändern.
• Dual Mode MIDI Control Arpeggiator
• Synchronisierbar mit MIDI-Clock
• Kompatibel mit Eurorack Modular CV / Gate
• 13 Ausgänge, 14 Eingangs-Patchpunkte
• VCO ist ein Dreieckskernanalog
• Ermöglicht ungewöhnliche Tonmodulation mit den Reglern OVERTONE und MULTIPLY
• Reproduzieren Sie die Bewegung des Tiefpass-Gates mit einer Transistorbasis
• Alle Steuerungen sind spannungssteuerbar
• Mit externer Spracheingabe
• Kopfhörer- und leitungskompatibler Ausgang
• Massives Stahlgehäuse
• Kompakte Größe von B22.9 cm T 14 cm X H 1.9 cm
• Mit Patchkabel, MIDI-Kabel, Netzteil für Japan



Sehr kompakte und dünne Größe


(Korg SQ-1 und Kopfhörer sind nicht im Lieferumfang enthalten)

DEMO

Details

Interface

Die Schnittstelle von 0-Coast ist ungefähr von links

• MIDI-Bereich
• CV Utility-Abschnitte wie Random und Voltage Math
• Oszillatorabschnitt
• Oberton-Additionsabschnitt, der von OVERTONE / MULTIPLY gesteuert wird
• Hüllkurven- / Funktionsgenerator SLOPE im Westküstenstil
• Umschlag im Ostküstenstil CONTOUR-Bereich
• Letzter Ausgangsabschnitt für Wellenformmischung und Lautstärkeregelung

Ist geworden.

  Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

Signalfluss

Goldlinien zeigen, wie die Signale intern verdrahtet sind. Während des Audioflusses werden eine Dreieckswelle und eine Rechteckwelle vom Oszillator ausgegeben, durchlaufen dann die Abschnitte Overtone und Multiplizieren, die Harmonische hinzufügen, und werden in komplexe Wellenformen umgewandelt. Die komplexe Wellenform und die Dreieckswelle werden gemäß den Einstellungen im Abschnitt Balance gemischt, und die Lautstärke wird durch die Konturhüllkurve (gestartet durch das Gate-Signal oder die MIDI-Note) im letzten Abschnitt Dynamics gesteuert und ertönt. Der Fluss dieser Steuerungen und Signale kann durch Patchen moduliert oder geändert werden.


Wie man spielt

0-Coast verwendet die modulare Synth-Technik, kann aber auch ohne Patchkabel verwendet werden. Als grundlegende Spielmethode

• CV / Gate-Leistung: Verbinden Sie den Pitch-CV mit der 1V / Oct-Buchse des Oszillators und das Gate mit der GATE-Buchse des CONTOUR-Abschnitts
• Spielen mit MIDI, das über ein Stereo-Minikabel gesendet wird: Ein Kabel, das ein Standard-DIN-MIDI-Kabel in ein Stereo-Mini-Kabel umwandelt, ist im Lieferumfang enthalten. Schließen Sie es daher an die MIDI IN-Buchse an.
• Spielen als Drohnenmaschine, bei der die Regler weiterhin Sound erzeugen: Patchen Sie den Ausgang der Voltage Math-Sektion in die DYNAMICS-Sektion der DYNAMIC-Buchse. Der Voltage Math-Regler wird zur Lautstärkeregelung

Und so weiter. Drehen Sie außerdem die Regler, um einen Sound zu erzeugen. Wenn Sie jedoch verschiedene Ein- und Ausgänge in 0-Coast mit einem Patchkabel verbinden, können Sie die Schaltung ändern und eine größere Auswahl an Sounds ausprobieren, die für das modulare System einzigartig sind. Ist möglich.


Patchen und endgültige Ausgabe

Die Buchsen mit Pfeilen zeigen die Ausgabe verschiedener Audio / CV / Gate-Signale. Buchsen auf weißem Hintergrund zeigen CV-Eingangsbuchsen an. Die doppelt eingekreiste Buchse zeigt die Eingangsbuchse für das Gate- / Triggersignal an. Beim Patchen innerhalb von 0-Coast,Patchen Sie die Buchse mit dem Pfeil und der Buchse auf dem weißen Hintergrund oder der doppelt eingekreisten Buchse(Nichts passiert, wenn Sie sowohl Ein- als auch Ausgänge patchen).

Die mit dem zweiten Kopfhörer rechts und der zweite von unten gekennzeichnete LINE OUT-Buchse ist der endgültige Ausgang. Schließen Sie ihn mit einem Stereo-Minikabel an und senden Sie ihn an den Lautsprecher, die Kopfhörer, den Mixer oder das Audio-Interface. Der gleiche Ton wird von der darunter liegenden DYNAMIC-Buchse ausgegeben, jedoch als Monosignal verwendet, das für die Verwendung im 2-Coast- und Eurorack-Modul geeignet ist.

Programm-Seiteneinstellung

Mit den Funktionen, auf die über die Schaltflächen PGM_A und PGM_B zugegriffen werden kann, können Sie verschiedene Einstellungen vornehmen, die auf dem Bedienfeld nicht vorgenommen werden können. Verwenden Sie die Schaltfläche PGM_A, um auf die "Programmseite" für jedes Einstellungselement zuzugreifen, und verwenden Sie die Schaltfläche PGM_B, um den Wert des Einstellungselements festzulegen. Die Grundoperation ist wie folgt.

• Halten Sie die PGM_A-Taste gedrücktDrücken Sie, um den Programmier-Seiteneinstellungsmodus aufzurufen. Zu diesem Zeitpunkt blinken die LED-Fenster MIDI A und MIDI B zweimal.
• Drücken Sie die Taste PGM_A, Und wählen Sie die Programmseiten der Reihe nach aus. Drücken Sie wiederholt, bis Sie die Programmseite auswählen, die Sie einstellen möchten. Insgesamt gibt es 7 Programmseiten. Weiter unten finden Sie spezifische Einstellungen für einzelne Seiten
• こ こ でHalten Sie die Taste PGM_A gedrücktDadurch werden die Einstellungen der ausgewählten Seite auf die Standardeinstellungen zurückgesetzt. Zu diesem Zeitpunkt leuchten die LED-Fenster MIDI A und MIDI B zweimal auf.
• Auf der ausgewählten ProgrammseiteDrücken Sie PGM_BÄndern Sie den der Seite entsprechenden Einstellungswert in der angegebenen Reihenfolge. Drücken Sie wiederholt, bis der gewünschte Wert eingestellt ist.
• Halten Sie die Taste PGM_B gedrücktAnschließend verlassen Sie den Einstellmodus der Programmseite.

Um alle Programmseiten auf die Standardeinstellungen zurückzusetzen, schalten Sie die Stromversorgung ein, während Sie gleichzeitig die Tasten PGM_A und PGM_B drücken.


Einstellen von Elementen auf jeder Programmseite

Die Elemente und Einstellungsoptionen, die auf jeder Programmseite eingestellt werden können, sind wie folgt. Drücken Sie wie oben PGM_A, um die Einstellungselemente zu wechseln, und drücken Sie PGM_B, um die Einstellungswerte für jedes Element zu wechseln. () Zeigt an, wie die Schaltfläche aufleuchtet, wenn die Seite ausgewählt wird.

• 1.Arpeggiator-Einstellung (PGM_A leuchtet): Wählen Sie einen der beiden folgenden Modi für den Arpeggiator.

  • PGM_B aus (Standard): MIDI-Noten werden entsprechend der Uhr in der Reihenfolge gespielt, in der sie angekommen sind.
  • PGM_B leuchtet: MIDI-Noten werden in der Reihenfolge, in der sie gespielt wurden, überlagert, wodurch ein Arpeggio entsteht. Wenn eine MIDI-Note ausgeschaltet ist, wird sie weiterhin abgespielt und beim nächsten Einschalten derselben MIDI-Note aus dem Arpeggio gelöscht.
• 2. Legato-Einstellung (PGM_A blinkt langsam): Wählen Sie die Legato-Einstellung aus den folgenden beiden.

  • PGM_B leuchtet (Standard): Das Gate wird eingeschaltet, wenn die erste MIDI-Note eintrifft, und das Gate bleibt eingeschaltet, bis alle Noten ausgeschaltet sind.
  • PGM_B aus: Das Gate wird jedes Mal neu eingeschaltet, wenn eine neue MIDI-Note eintrifft.
• 3. MIDI-Lerneinstellung (MIDI_A leuchtet): Stellen Sie den MIDI-Kanal für den Empfang von MIDI A und MIDI B ein, indem Sie MIDI-Daten senden (MIDI Learn). Das Einstellen separater Kanäle für MIDI A und B ist praktisch, um andere Synthesizer wie den Eurorack modular mit dem von MIDI B konvertierten CV / Gate zu spielen.

  • Drücken Sie PGM_B, um das MIDI auszuwählen, das Sie einstellen möchten. Wenn MIDI_A leuchtet, stellen Sie MIDI A ein, wenn MIDI_B leuchtet, stellen Sie MIDI B ein, und wenn beide leuchten, stellen Sie beide gleichzeitig ein.
  • Stellen Sie den Kanal ein, indem Sie die MIDI-Daten des Kanals senden, den Sie auf MIDI A oder B oder auf beiden MIDI empfangen möchten
  • Halten Sie die PGM_B-Taste gedrückt (die LED blinkt zweimal), um die MIDI-Lerneinstellungen zu bestätigen und die Programm-Seiteneinstellungen zu verlassen. Wenn Sie diese Taste nicht gedrückt halten, wird die MIDI-Kanaleinstellung nicht geändert.
  • Wenn Sie die PGM_A-Taste gedrückt halten, empfangen sowohl MIDI_A als auch MIDI_B MIDI auf allen Kanälen (Standardeinstellung).
• 4.MIDI B CV-Einstellungen (PGM_A leuchtet, MIDI_B blinkt langsam): Geben Sie an, was dem MIDI B CV-Ausgang zugewiesen ist.

  • PGM_B aus: MIDI-Notennummer
  • PGM_B leuchtet: Geschwindigkeit (Standard)
  • PGM_B Langsames Blinken: Modulationsrad
  • PGM_B Blinkt schnell: Dreieckwellen-LFO (unabhängig von MIDI tippen Sie auf die Schaltfläche PGM_A, um den Zyklus einzustellen)
• 5.MIDI B Gate-Einstellungen (PGM_A leuchtet, MIDI_B blinkt schnell): Stellen Sie ein, was dem Gate-Ausgang von MIDI B zugewiesen ist

  • PGM_B aus: Gate, das sich einschaltet, wenn eine MIDI-Note eintrifft
  • PGM_B leuchtet: Tor, das sich einschaltet, wenn die Geschwindigkeit größer als 50% ist
  • PGM_B Langsames Blinken: Tor, das sich einschaltet, wenn das Mod-Rad größer als 50% ist (Standard)
  • PGM_B blinkt schnell: Square LFO (unabhängig von MIDI wird die Periode durch Tippen auf die PGM_A-Taste eingestellt, sodass die Periode dieselbe ist, wenn der Dreieckswellen-LFO mit MIDI B CV aktiviert ist).
• 6. MIDI-Clock-Einstellung (PGM_A blinkt schnell): Dies ist eine Einstellung, die den MIDI-Takt in Tempo widerspiegelt, der für das zufällige Spannungsschalt-Timing verwendet wird. Das Tempo spiegelt auch das Tap-Tempo von PGM_B und das Clock / Trigger-Signal an der TEMPO-Eingangsbuchse wider.

  • PGM_B aus (Standard): Der MIDI-Takt wird im Tempo nicht wiedergegeben
  • PGM_B leuchtet: Die MIDI-Clock spiegelt sich im Tempo wider
• 7. Kalibrierung (abwechselnd blinkendes MIDI_A und B, PGM_A leuchtet): Kalibriert die Tonhöhensignalumwandlung des MIDI_A CV-Wandlers und des MIDI_B CV-Wandlers. Dies wird zum Zeitpunkt des Versands ab Werk angepasst, sodass es nur für Probleme oder spezielle Einstellungen erforderlich ist. Falls für eine spezielle Einstellung erforderlich, beziehen Sie sich auf das Handbuch und kalibrieren Sie. Bei Problemen kontaktieren Sie uns bitte vor dem Kalibrieren.


Firmware-Update

Die Firmware-Aktualisierungsmethode lautet wie folgt. Aktualisieren Sie, indem Sie die Audiodatei in 0-COAST einfügen.

• Laden Sie die Zip-Datei herunter und entpacken Sie sie:Laden Sie die neueste Version der Firmware herunter und entpacken Sie die ZIP-Datei. Bereiten Sie sich darauf vor, die in der ZIP-Datei enthaltene WAV-Datei von Ihrem PC oder Laptop mit 100% Lautstärke abzuspielen.
• Schalten Sie 0-COAST ein
• Verbinden Sie Voltage Math mit dem TEMPO-Eingang:Drehen Sie den Voltage Math Attenuverter im unteren linken quadratischen SUM-Fenster ganz nach rechts. Patchen Sie den Spannungs-Mathematik-Ausgang (beide zwei) auf den TEMPO-Eingang
• Halten Sie PGM_B gedrückt
• Ausschalten → EIN: Schalten Sie das Gerät ein, während Sie PGM_B gedrückt haltenZiemlich schnellSchaltet sich aus / ein. Da es in letzter Zeit nicht einfach ist, die Buchse anzuschließen und zu trennen, schließen Sie sie mit einem Schalter an einen Stromhahn an und schalten Sie den Hahnschalter aus / ein. Wenn PGM_B, MIDI_A und MIDI_B aufleuchten, lassen Sie PGM_B los. Entfernen Sie das Patch zwischen den Eingängen Voltage MATH und TEMPO
• Drücken Sie PGM_A: Die Taste PGM_A leuchtet auf. Dies ist der letzte Schritt, bei dem die Firmware in 0-COAST verbleibt. Die Nichtbeachtung dieses Prozesses führt zum Verlust der internen Firmware, zum Verlust der zugehörigen Funktionalität und sogar zur Unfähigkeit als Synthesizer. Beachten Sie in diesem Fall, dass Sie erst dann in den normalen Zustand zurückkehren können, wenn Sie das Firmware-Update wiederholen und erfolgreich sind.
• Anschluss der Wiedergabegeräte: Verbinden Sie den Audioausgang des Firmware-WAV-Datei-Wiedergabegeräts mit einem normalen Patchkabel usw. mit dem TEMPO-Eingang von 0-COAST.
• Drücken Sie PGM_B: Die im Speicher befindliche Firmware wird gelöscht und zum Schreiben vorbereitet
• Firmware-Wiedergabe und -Update: Starten Sie die Wiedergabe der Firmware-WAV-Datei von Ihrem PC oder Mobiltelefon mit einer Lautstärke von 100%. Bitte spielen Sie kein anderes Audio einschließlich Benachrichtigungstönen ab. Wenn andere Sounds gleichzeitig abgespielt werden oder die Lautstärke nicht angemessen ist, schlägt der Firmware-Upload fehl und alle 0-COAST-LEDs leuchten nicht. Versuchen Sie in diesem Fall den Firmware-Aktualisierungsvorgang erneut. 0-COAST funktioniert nicht richtig, bis das Update erfolgreich ist. Während des Updates blinken PGM_A und PGM_B abwechselnd. Wenn die Aktualisierung erfolgreich abgeschlossen wurde, verschwindet das Blinken von PGM_A und PGM_B und es kehrt zum normalen 0-COAST-Status zurück.
• Werksreset: Führen Sie die Einstellungen auf die Werkseinstellungen zurück, um Aftertouch normal zu betreiben. Schalten Sie zum Zurücksetzen auf die Werkseinstellungen 0-COAST einmal aus, schalten Sie die Stromversorgung ein, während Sie sowohl PGM_A als auch PGM_B drücken, und halten Sie PGM_A / B gedrückt, bis MIDI_A / B nicht mehr blinkt.
• Bestätigung des erfolgreichen Updates: Wenn Firmware 1.5.4 installiert ist, blinken PGM_A, PGM_B und MIDI A beim Booten.
