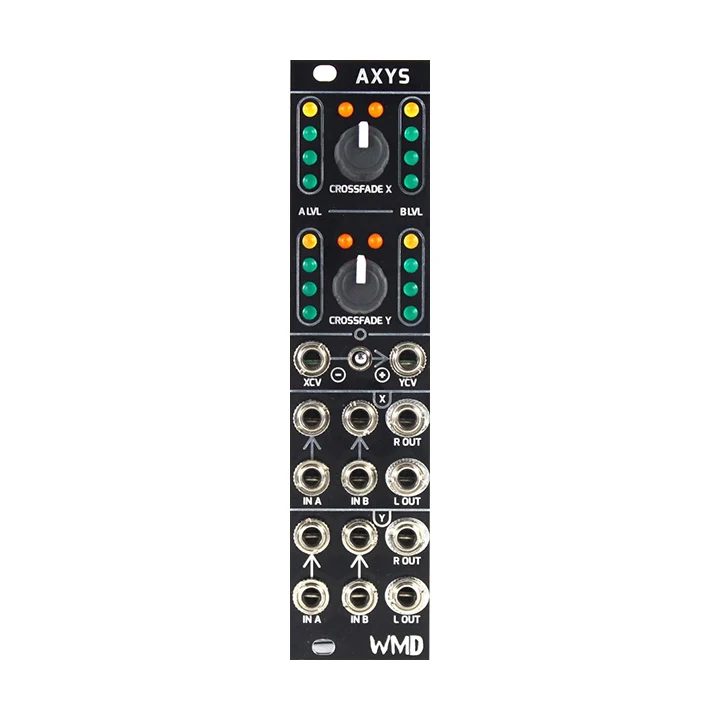

Massenvernichtungswaffen AXYS

MUSIKMERKMALE

Das AXYS ist ein Utility-Modul mit zwei Stereo-Crossfadern und einer Crossfade-Spannungsregelung.

Es gibt X- und Y-Crossfader, die beide die gleichen Spezifikationen haben. Eingang A und Eingang B sind Stereo-Eingänge. Wenn Sie nur die L-Seite der unteren Reihe patchen, wird das gleiche Signal auch in R eingegeben, und Sie können Monosignale als Stereo verarbeiten.

Die Überblendungsbalance kann über den Knopf und den CV gesteuert werden. Mit dem Schalter kann das Signal zum X-Überblendungs-CV auch als Y-Überblendungs-CV ohne Patchen verwendet werden. Die Beziehung zwischen der Schalterposition und der internen Verdrahtung des CV ist wie folgt.

• Rechts schalten: XCV wird durch interne Verkabelung wie zu YCV geroutet
• Schalter Mitte: Keine interne Verkabelung
• Nach links wechseln: XCV umkehren und zu YCV routen

Sie können auch einen einzelnen Stereo-Crossfader verwenden, um Monosignale zu schwenken. In diesem Fall patchen Sie wie folgt.

• Teilen Sie das Signal, das Sie schwenken möchten, durch mehrere usw.
• Geben Sie das verzweigte Signal in L von A und R von B ein
• Schließen Sie ein Blindkabel an A's R an, um zu verhindern, dass das Signal durch die interne Verkabelung geleitet wird

Auf diese Weise schwenkt das Eingangssignal zwischen L / R OUT.
