Modulare Schilder von Olivella

MUSIKMERKMALE

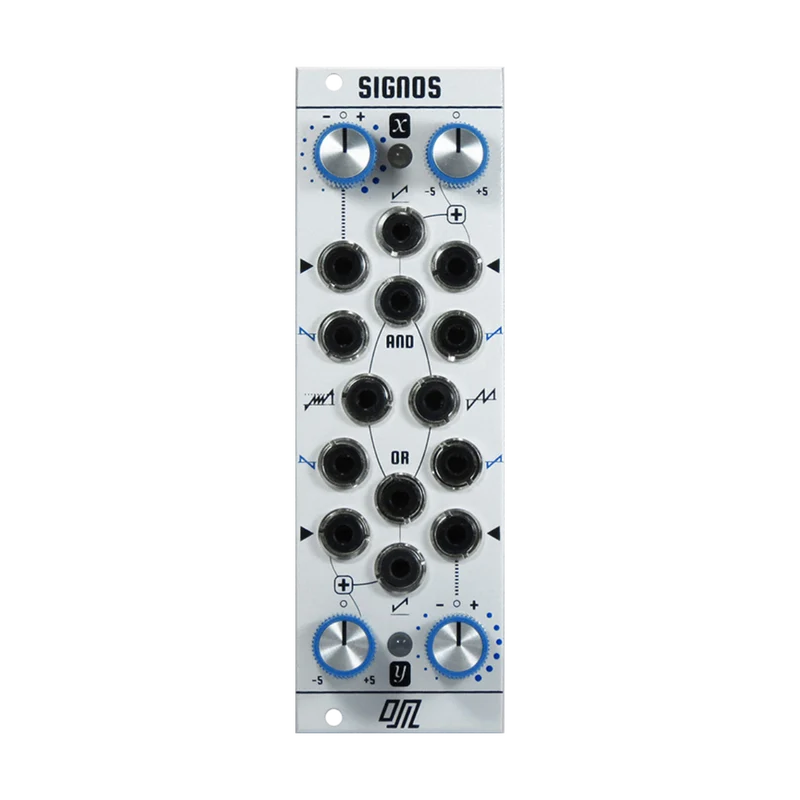

Signos ist ein äußerst vielseitiges analoges 2-Kanal-Dienstprogramm/Waveshaper, das sowohl CV als auch Audio verarbeiten kann.

Jeder der beiden gespiegelten Kanäle in die die Offset-Spannung und den Signalstatus für jeden Kanal anzeigen.

Die Summe von X und Y und der bipolare VCA-Ausgang jedes Kanals plus der Offsetwert (X+Offset und Y+Offset) werden an die Logik- und Waveshaper-Schaltkreise gesendet.

• UND Analoges Logikgatter: Gibt den Mindestwert von X+Offset und Y+Offset aus.
• OR Analoges Logikgatter: Gibt das Maximum von X+Offset und Y+Offset aus.
• MOD Waveshaper: drückt Modulo-Arithmetik mit einem CV-Modulator und Waveshaper aus. X+Offset und Y+Offset wirken sich auf verschiedene Teile dieser Schaltung aus.
• SHIFT Waveshaper: Ursprünglich für die Tonhöhenverschiebung einer Sägezahnwelle um eine Oktave nach oben konzipiert, kann es interessante Wellenformmanipulationen für alle Arten von Signalen durchführen.

Feature

• 4 Eingänge 10 Ausgänge
• 2-Kanal-Konfiguration
• Ausgestattet mit Haupteingang und Modulationseingang für jeden Kanal
• Ausgestattet mit normalem und invertiertem unipolarem VCA mit 2 Ausgängen für jeden Kanal
• Ausgestattet mit bipolarem VCA für jeden Kanal
• -5V bis +5V manueller Offset pro Kanal
• Ausgestattet mit einer LED, die den Signalstatus für jeden Kanal anzeigt
• 2 analoge Logikgatter
• MOD und SHIFT, zwei Waveshaper
• Kann CV- und Audiosignale verarbeiten
• Vollständig analoger Betrieb

DIE ANWENDUNG

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt
