MUSIKMERKMALE

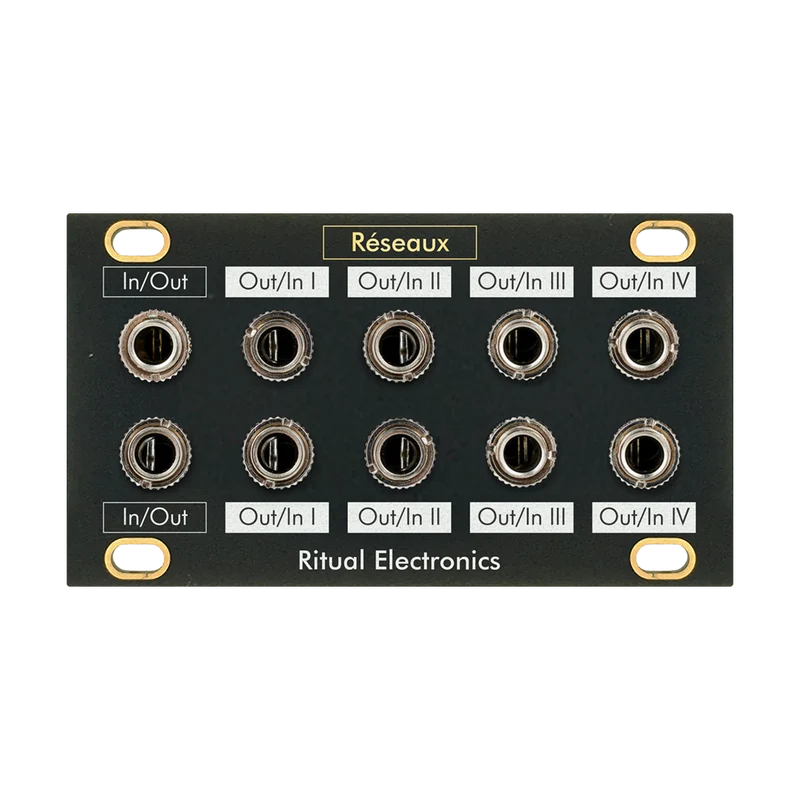

Reseaux ist ein bidirektionaler Abschwächer/Mischer, der auf dem R-2R-Leiterprinzip basiert.Die oberen und unteren Bereiche, die über Kreuz gepatcht werden können, sind identisch, und Eingänge können zu Ausgängen werden und umgekehrt.

Reseaux hat zwei Hauptanwendungen, je nachdem, in welche Richtung Sie es verwenden.Mit einem Eingang und mehreren Ausgängen erstellt es eine gedämpfte Kopie des Eingangs, was besonders nützlich ist, um an Module zu senden, die keine eingebauten Dämpfungsglieder haben.Mit einem Ausgang und mehreren Eingängen fungiert es als Mischpult, das sowohl CV als auch Audio verarbeiten kann, mit unterschiedlicher Dämpfung je nach Eingangsbuchse.

DIE ANWENDUNG

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

R-2R

Eine Widerstandsleiterschaltung ist ein primitives Digital-Analog-Umwandlungsschema, das nur Widerstände verwendet.

Dieser Prozess selbst liefert interessante Ergebnisse im Kontext der modularen Synthese.Wenn Gate-Signale von verschiedenen Quellen mit unterschiedlicher Dämpfung an 4 Out/In angelegt und gemischt werden, können Sie abgestufte Sequenzen erzeugen, die für Modulation oder Tonhöhensequenzierung verwendet werden können.

Wenn Sie andererseits ein Eingangssignal an vier verschiedene Ausgänge senden, fungiert die Widerstandsleiter als eine Reihe von Spannungsteilern.Beachten Sie, dass es auch möglich ist, drei Out/In als Eingänge und einen als Ausgang oder umgekehrt zu verwenden.Auf diese Weise können unterschiedliche Dämpfungen erzielt werden.

Einkauf & Prozesse

Mischen (4x Ins 1x Out)

Vier verschiedene Signale werden skaliert und gemischt.

Das Bild links zeigt den CV-Ausgang, der sich aus der Mischung der vier Gate-Signale ergibt.

Dämpfung (1x In 4x Outs)

Gibt das Eingangssignal mit vier verschiedenen Dämpfungsraten aus.
