Rituelle Unterdrückung der Elektronik

MUSIKMERKMALE

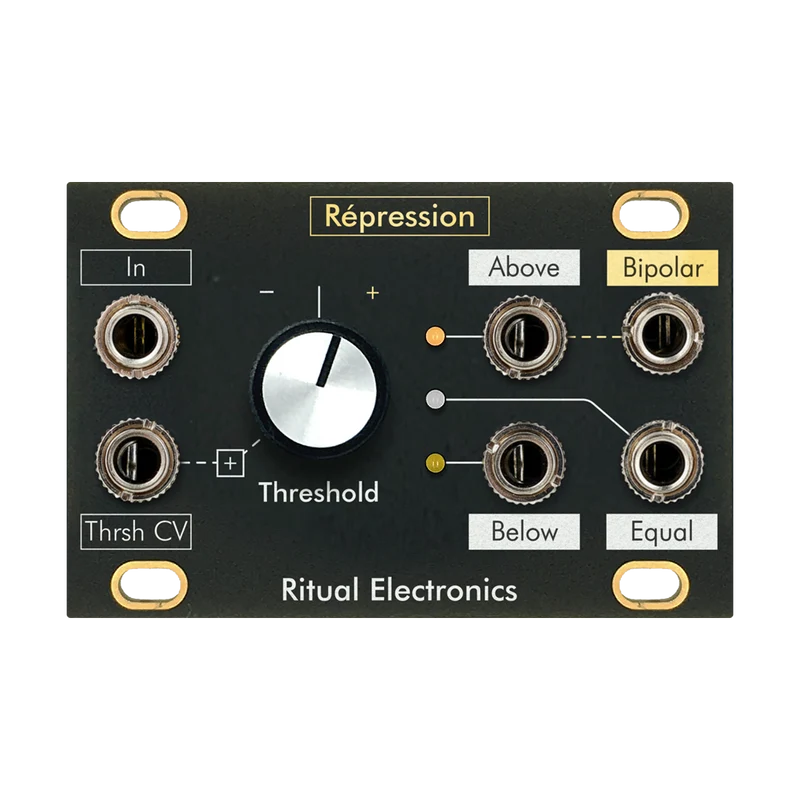

Repression ist ein vielseitiger, CV-steuerbarer Komparator.

Die Verdrängung vergleicht zwei Signale.man istEingang, der Andere istSchwellenwertknopf, und wird hinzugefügtThrsh LebenslaufEin Wert, definiert durchDie Ausgabe besteht aus den folgenden vier Signalen basierend auf dem Ergebnis der Operation.

Obenaktiviert das Gate, wenn der Eingang über dem Schwellenwert liegt

Untenaktiviert das Gate, wenn der Eingang unter dem Schwellenwert liegt

Gleichgeben jeweils einen Trigger aus, wenn die Eingangs- und Schwellenwerte gleich sind.

Bipolareist eine +/-5-V-Version des obigen Ausgangs, was nützlich ist, wenn Komparatoren für Audioanwendungen wie PWM-Generatoren und komplexe OSCs verwendet werden.

SchwellenwertknopfDer Bereich beträgt +/-8.2 V.

DIE ANWENDUNG

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

Einkauf & Prozesse

Fester Schwellenwert

Diese Abbildung zeigt einen konstanten Schwellenwert, der durch den Threshold-Regler definiert wird, und ein dreieckiges Signal, das in die Unterdrückung übergeht.

Die Unterdrückung ändert den Zustand des Ausgangs in Abhängigkeit vom Vergleich des Eingangs mit der Schwellenspannung.

CV-kontrollierter Schwellenwert

Um einen durch den Regler definierten festen Schwellwert zu jittern, patchen Sie eine gedämpfte CV auf den Thrsh CV-Eingang.Dadurch verhält sich der Threshold so, als ob er um den Offset des Reglers wackelt.

Dies ist nur ein Beispiel für VC-Schwellenwerte. Experimentieren Sie mit Thrsh CV mit Step-Sequenzen und mehr.

Vergleich zweier Signale

Wenn der Threshold-Regler auf die Mittelposition von 0 V eingestellt ist, wird die Spannung am Thrsh-CV-Eingang ohne Offset direkt an den zweiten Eingang des Komparators gesendet.

Mit dieser Methode können Sie zwei Signale vergleichen.

Topologie
