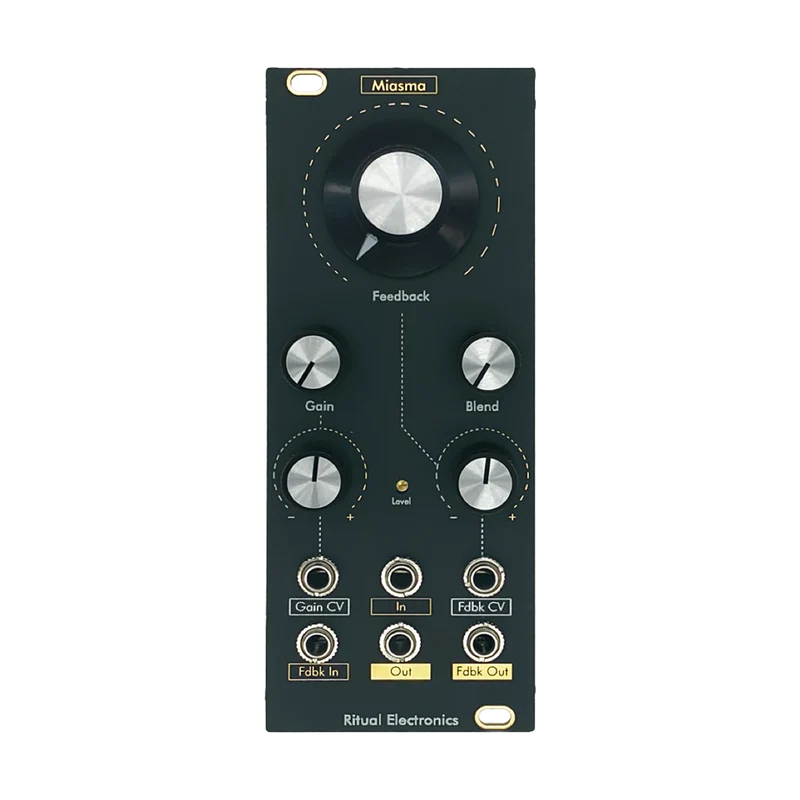

Rituelles Elektronik-Miasma

MUSIKMERKMALE

Miasma ist eine spannungsgesteuerte Verzerrung mit einer selbstoszillierenden Rückkopplungsschleife und austauschbaren Gleichrichterdioden für endlose Sounddesign-Möglichkeiten.

Der Rückkopplungsmechanismus von Miasma gibt das verzerrte Signal ohne Phasenumkehr an den Eingang zurück, sodass eine Selbstoszillation auch ohne Eingang möglich ist.Dieser Feedback-Pfad ist auch ideal zum Erstellen komplexer Feedback-Patches durch externe Effekte, und mit dem Blend-Regler können Sie die Signalbalance anpassen, um komplexe und detaillierte Sounds zu entwerfen.

Die Clipping-Diode des Moduls ist zum einfachen Austausch auf dem Header montiert.Von Germanium bis LED können Sie Ihren eigenen Sound mit 6 verschiedenen enthaltenen Dioden finden oder mit neuen Dioden experimentieren.Der Ausgangspegel variiert mit den verwendeten Dioden und kann mit dem Level-Trimmer eingestellt werden, auf den von der Frontplatte aus zugegriffen werden kann.

Kontrolle

• Gewinnen Sie Kontrolle bis zu +20 dB
• Feedback-VCA
• Dry/Wet-Mischsteuerung
• Ausgestattet mit Attenuverter für Gain- und Feedback-CV-Eingänge
• Level-Trimmer zur Anpassung des Ausgangspegels

Technische Merkmale

• Implementierter OTA-basierter VCA für Gain- und Feedback-Steuerungen
• Normalisierung von der Feedback-Ausgangsbuchse zur Feedback-Eingangsbuchse
• Verwendet eine Gleichrichterdiode pro Wellenformpolarität für symmetrische oder asymmetrische Verzerrung
• Dioden können ohne Werkzeug ausgetauscht werden

DIE ANWENDUNG

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

Diode

Miasma verwendet zwei Dioden, um das Signal gleichzurichten.Diese Dioden bestimmen die Klangfarbe des Signals, und der Miasma bietet eine breite Palette von Sounds, indem sie ausgetauscht werden.

Jede Diode erzeugt eine anders geformte Verzerrung.Asymmetrische Verzerrung wird durch Verwendung einer Diode pro Wellenformpolarität erreicht.

Dioden beeinflussen die Textur und Tonhöhe von Distortion-Sounds und Feedback.

Da Stromaufnahme und Spannung je nach Diodentyp unterschiedlich sind, kann der Ausgangspegel je nach Konfiguration steigen oder sinken.

Miasma wird mit den folgenden 6 Diodentypen geliefert.

• 1N4148
• 1N914
• BAT42
• 1N60
• Blaue LED
• Rote LED

Sie können auch mit anderen Dingen experimentieren, z. B. mit dem, was Sie zur Hand haben.Achten Sie darauf, die Diode am Header zu installieren, indem Sie die folgenden Schritte ausführen.Bitte beachten Sie auch, dass Fehler, die durch Aktionen wie das Anbringen von etwas anderem als einer Diode am Header verursacht werden, nicht von der Garantie abgedeckt sind.

Diodeninstallation

Trennen Sie Miasma unbedingt von der Stromversorgung, bevor Sie die Diode austauschen.

Überprüfen Sie den Header, wo die Diode auf der Rückseite von Miasma installiert ist.Auf diesen Header kann zugegriffen werden, ohne das Modul zu zerlegen, aber eine Pinzette wird empfohlen, wenn Sie an der zweiten Platine arbeiten, ohne sie von der ersten zu entfernen.

Abb.I & Abb.II
Beides sind gültige Methoden, wenn Sie beide Seiten der Wellenform korrigieren möchten.

Abb.Ⅲ
Erzeugt eine asymmetrische Verzerrung, indem nur eine Diode verwendet wird, die nur eine Seite der Wellenform gleichrichtet (Germanium-Dioden werden für eine bessere Schallabsorption empfohlen und verhindern Rückkopplungen in Kombination mit anderen Diodentypen)
