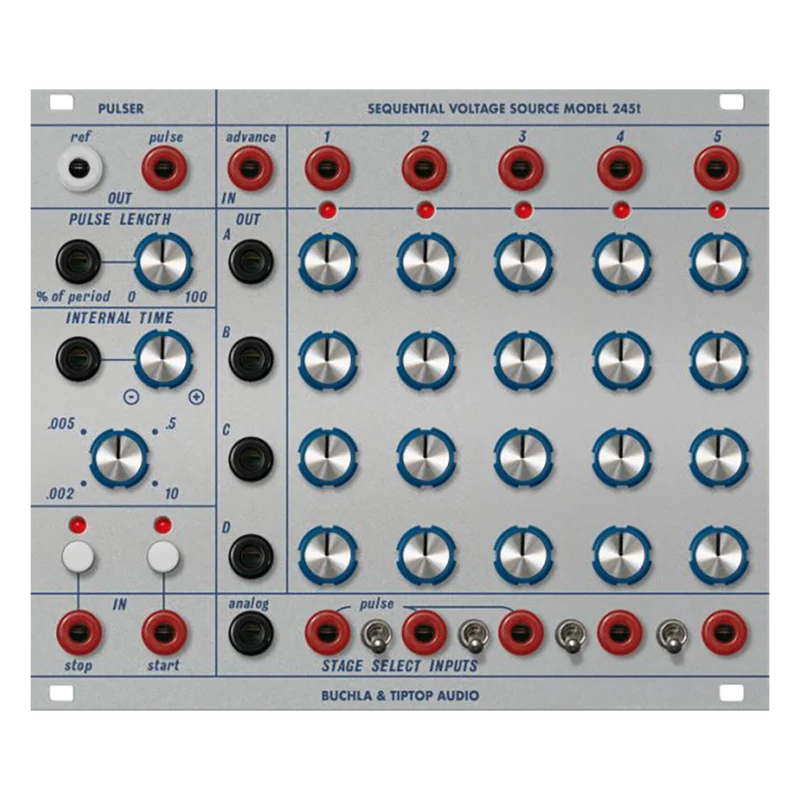

Sequentielle Spannungsquelle Buchla & Tiptop Audio 245t

MUSIKMERKMALE

Das Sequential Voltage Source Modell 245t ist ein analoger Speicher zum Speichern und Abrufen von Steuerspannungen. Der interne Impulsgenerator des 245t, dessen Periode und Impulsbreite (Arbeitszyklus) durch Spannung gesteuert werden können, erzeugt bis zu fünf programmierte Spannungen an jedem seiner vier Ausgänge.

DIE ANWENDUNG

Beim 245t können Sie die Stufen auf 3 verschiedene Arten auswählen: Impulsfortschaltung / Analogauswahl / Impulsauswahl, die gleichzeitig oder in beliebiger Kombination verwendet werden können.
Pulsfortschreitendwird verwendet, um eine Folge von Steuerspannungen zu erzeugen.Schalten Sie die Sequenz mit dem eingebauten Impulsgeber oder einem Impuls von einer externen Quelle um eine Stufe weiter.Der Sequenzer kann mehrere Phasen durchlaufen, oder es kann ein One-Shot sein, der in jeder Phase beginnt/endet, wobei das Ausmaß der Sequenz durch die Schalter zwischen den Phasen definiert wird.
Analog auswählenDer Eingang bestimmt, welche Stufe abhängig vom Wert der eingehenden Steuerspannung aktiviert wird.Höhere Spannungen wählen höher nummerierte Stufen aus, und 0 Volt aktiviert die Eingänge „Pulse Advance“ und „Pulse Select“. Die analoge Auswahl kann eine kontinuierliche Spannung, z. B. eine Hüllkurve oder eine zufällige Spannung, in eine Reihe vorprogrammierter Werte umwandeln, z. B. eine 12-Ton-Skala (Quantisierung).
Der Sequenzer kann auch als Preset-Controller (Speicher mit wahlfreiem Zugriff) verwendet werden, der vorprogrammierte Parameterwerte abruft, indem er einen Impuls an den Stage-Select-Eingang der gewünschten Stufe sendet.DiesImpulsauswahlDurch die Kombination mit Impulsfortschaltung können Sie beispielsweise mehrere kurze oder periodische Sequenzen gleichzeitig programmieren.
Der Impulsausgang und die LED jeder Stufe werden aktiviert, wenn die entsprechende Stufe aktiviert wird.Die Periode des eingebauten spannungsgesteuerten Impulsgebers reicht von 0.005 Sekunden bis 10 Sekunden, und die Impulsbreite kann von 1 % bis 100 % der Periode variiert werden.

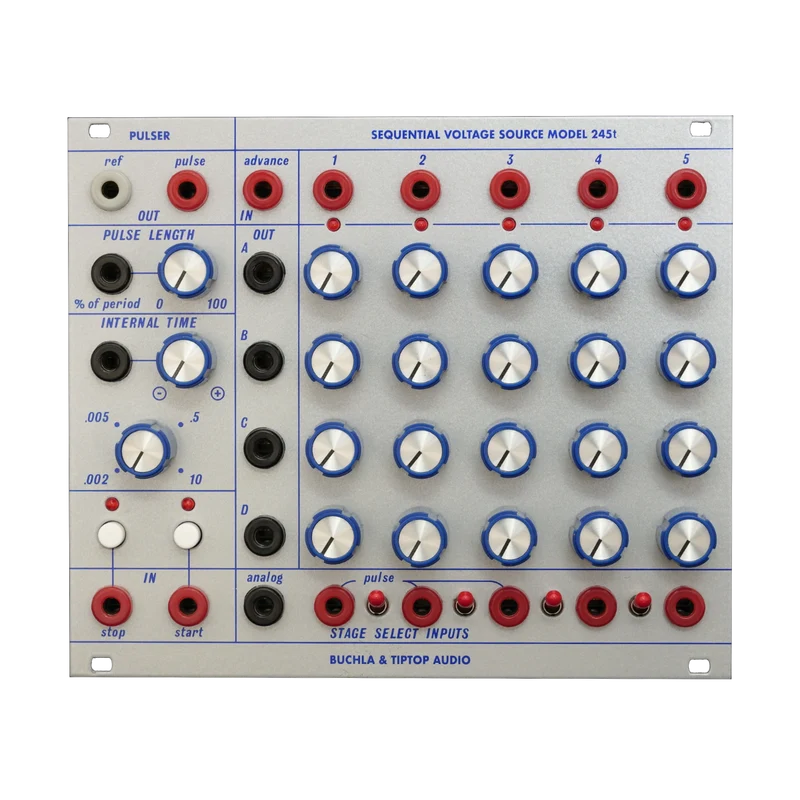

Interface


Die Erklärung der einzelnen Teile wird mit der Maus angezeigt
