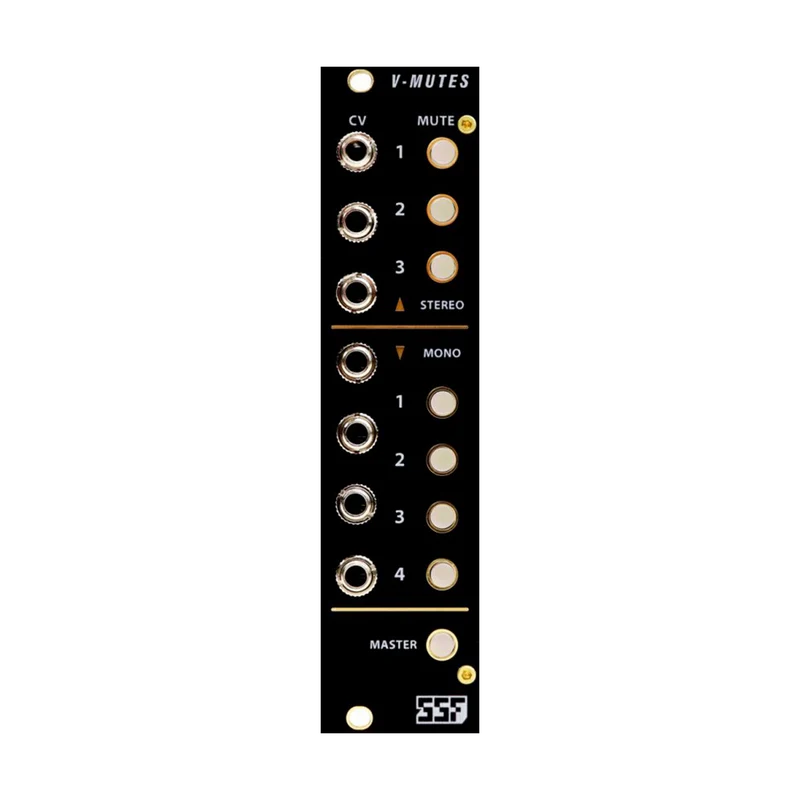

Steady State Fate V-Mutes

MUSIKMERKMALE

Steady State Fate V-MutesWirbelEs ist ein Expander, der eine Stummschaltfunktion hinzufügt.Dieses Modul behält die gesamte Funktionalität des mit Vortices gelieferten V-CV-Expanders bei, fügt jedoch eine Master-Mute-Funktion hinzu, mit der alle sieben VCA-gesteuerten Signaleingänge und alle sieben Kanäle gleichzeitig stummgeschaltet werden können.Beim Anwenden/Aufheben der Stummschaltung ist kein Klickgeräusch zu hören, und der Status des stummgeschalteten Kanals kann visuell mit der LED der Taste bestätigt werden, sodass eine genaue Stummschaltung auch während der Darbietung möglich ist.Auch bei Verwendung von Master Mute, das die Batch-Stummschaltung aller Kanäle ermöglicht, bleibt die LED, die den Status jedes Kanals anzeigt, erhalten, sodass Sie den Kanal so einstellen können, dass er aktiv ist, bevor Sie die Master-Stummschaltung aufheben. ..

DIE ANWENDUNG

Verbindung mit Wirbeln

Verwenden Sie das 10-Pin-10-Pin-Expanderkabel, das mit Vortices geliefert wird, und das Flachbandkabel, das mit dem Stromanschluss auf der V-Mutes-Platine verbunden ist, um eine Verbindung zum Gerät herzustellen.

1. Schalten Sie das System aus und entfernen Sie die Vortices (V-CV).
2. Der Schalter zwischen der Vortices-Frontplatte und der PlatineEXPStellen Sie sicher, dass es auf die Position von eingestellt ist.
3. Wenn Sie das V-CV verwenden und das Kabel noch nicht installiert haben, installieren Sie das Expanderkabel in den Vortices.
4. Schließen Sie das mit V-Mutes mitgelieferte Netzkabel an.Von dem roten Streifen auf dem Kabel und dem Power HeaderPOWER ROTInstallieren Sie so, dass die in beschriebene Ausrichtung korrekt ist.
5. Verbinden Sie ein Ende des 10-poligen Expanderkabels mit dem Expander-Header auf der V-Mutes-Platine.Das Kabel sollte einen roten Streifen haben, der nach unten zeigt.Überprüfen Sie, ob die Verbindung korrekt ist.
6. V-Mutes-Stromkabel mit dem Systemnetzteil verbinden, beide Module montieren, fertig.
