Tiptop Audio Z2040

MUSIKMERKMALE

Wie der Name schon sagt, handelt es sich um einen analogen 5-poligen Tiefpassfilter, der einen fetten Ton mit erweiterten Funktionen erzeugt, der auf dem Design des Rev2-Filterchips "SSM2040" der berühmten Maschine Prophet-4 basiert.

KLINGEN: Der SSM2040-basierte Z2040 bietet eine breite Palette an Klangqualitäten, von fett und transparent bis hin zu verzerrtem Klang.Gewinn, Resonanz, CutoffSie können eine Vielzahl von Tönen erstellen, indem Sie die drei Regler kombinieren. Zusätzlich legt dieser Filter das Audiosignal in den FM-Eingang undFilter FMSie können einen besonders druckvollen Klang erzeugen, wenn Sie auftreten.

Selbstschwingung:Der durch Selbstoszillation erzeugte Sinuswellenklang ist schwierig, die Tonhöhe an die Skala anzupassen, da der FM-Eingang nicht der 1V / Okt-Spezifikation entspricht. Stattdessen können Sie mit dem Z2040 den Ton abschneiden, indem Sie eine Hüllkurve vom VC-GAIN an den integrierten VCA senden.Perkussive Schallquelle basierend auf SinuswelleEs ist geeignet, wie zu verwenden.

VC-FM: Eines der Merkmale des Z2040 ist der VC-FM-Eingang. Dies ist der Eingang zum "Modulieren des Modulationssignals", der das CV-Signal auf FM in moduliert. Dies ermöglicht zum Beispiel

1. Audiorate CV → FM in, angreifende Hüllkurve → VC-FM in: Sound, der FM filtert, wird nur im Moment des Angriffs stark angewendet und gedämpft
2. Relativ schneller LFO → FM-Eingang, langsamer LFO → VC-FM-Eingang: Filtern Sie den Modulationsklang mit einer sich allmählich ändernden Intensität. Drohnenklang mit reicherer Bewegung in Kombination mit VC-GAIN.
3. Hüllkurve → FM in, Spannung entsprechend Geschwindigkeit → VC-FM in: Saurer Ton, bei dem sich die Stärke der Filterhüllkurve als Reaktion auf die Geschwindigkeit ändert

Sie können es wie verwenden.

Sowohl der FM-Eingang als auch der VC-FM-Eingang sind mit einem Dämpfungsknopf ausgestattet, der den Modulationsgrad einstellt. Dies macht ihn zu einer kompakten Größe von 8 PS und einem Modul mit Qualität und Vielseitigkeit, das einfach zu bedienen ist!


Interface

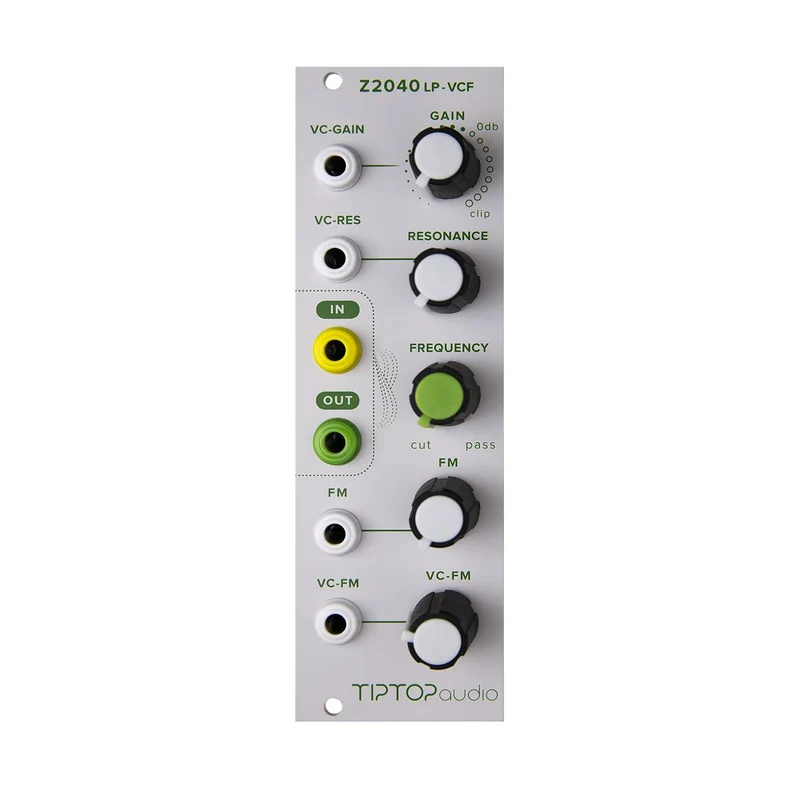

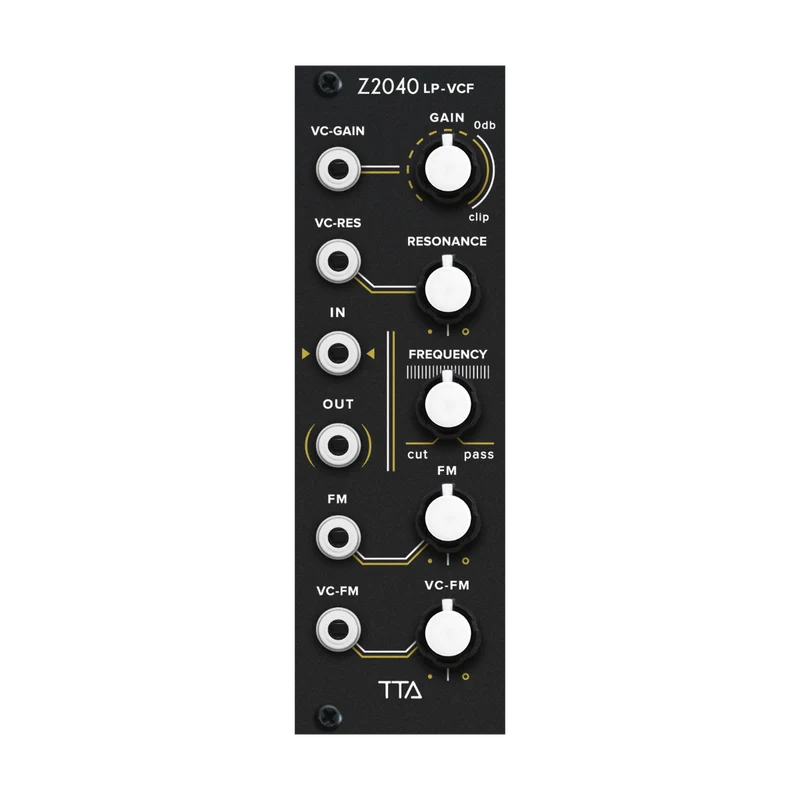

  Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

PHYSIKALISCHE STRUKTUR

Der Kern des Z2040 ist der SSM2040-Chip. Erwähnenswert ist jedoch, dass er mehr Modulationsoptionen als die Originalchips der 70er Jahre bietet und moderne Benutzerfreundlichkeit unterstützt.

Eingebauter VCA Der Z2040 verfügt über einen eingebauten VCA. Sie können ihn auf der vorderen oder hinteren Stufe des Filters einstellen, indem Sie den hinteren Jumper setzen. Da der VC-GAIN-Eingang mit dem CV in diesem eingebauten VCA verbunden ist (Abbildung unten), nicht nur die Frequenz und Resonanz des Z2040Die Verstärkung kann auch CV-gesteuert werden. Wenn Sie das Ausmaß der Filterverzerrung mit CV steuern möchten, platzieren Sie den eingebauten VCA in der vorderen Stufe, und wenn Sie ihn als sauberen Ausgangs-VCA verwenden möchten, platzieren Sie ihn in der hinteren Stufe.
Die Einstellungen für jeden Fall sind wie folgt.

Abb. A-1. Signalfluss, wenn VCA vor dem Filter platziert ist (Standardeinstellung)

Abb. A-2. Jumper-Einstellung zum Platzieren von VCA vor dem Filter (Standard)

Abb. B-1. Signalfluss, wenn VCA hinter dem Filter platziert wird

Abb. B-2. Jumper-Einstellung, um VCA in der letzten Stufe des Filters zu platzieren
