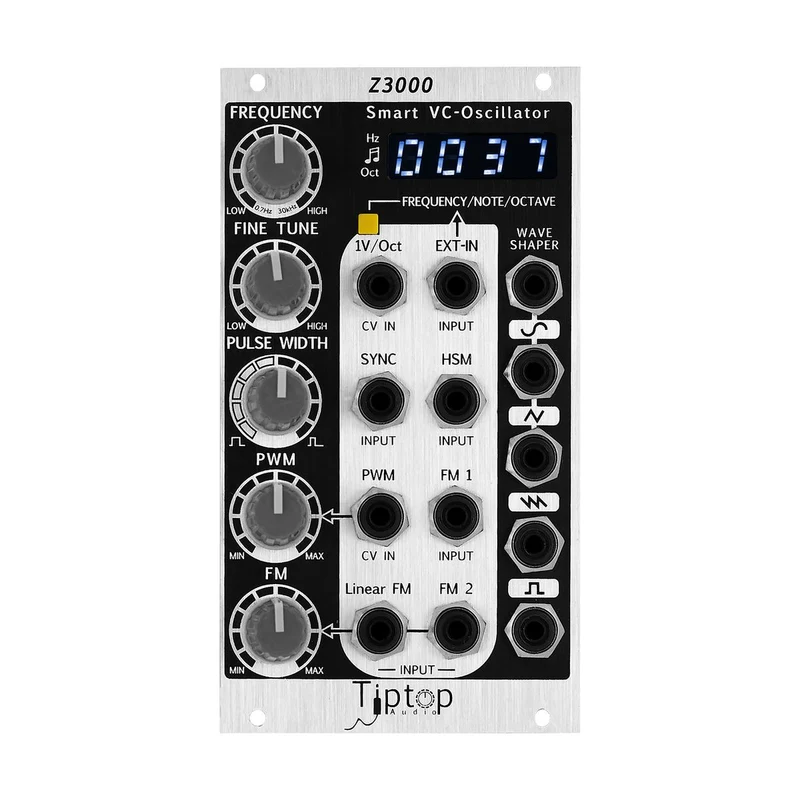

Tiptop Audio Z3000 mkII

JACKEN und KNOPF

Frequenzregler

Legt die Frequenz des Oszillators fest.

Feiner Knopf

Legt die Frequenz des Oszillators im Detail fest.

Impulsbreitenknopf

Passt die Impulsbreite der Pulswelle (Rechteckwelle) an.

Dämpfungsglied für Pulsweitenmodulation

Die rechte Seite ist der CV-Dämpfer für die Pulsweitenmodulation.

FM-Knopf

Rechts lineares FM, FM-CV-Abschwächer von FM2.

Wave-Shaper-Eingabe

Abhängig vom CV-Eingang hier ändern die Ausgangssinuswelle und die Dreieckswelle ihre Wellenformen, sodass Sie Wellenformen mit reicheren Obertönen erzeugen können.

Aktivitäten und Ergebnisse

Oszillatorausgang.Von oben: Sinuswelle, Dreieckwelle, Sägezahnwelle und Rechteckwelle (Pulswelle).

Modusschalter

Dies ist ein Schalter, der den Anzeigemodus ändert.Die Standardeinstellung ist der Frequenzzählermodus, der immer die Frequenz anzeigt.

Wenn Sie im Notenmodus die Taste einmal drücken, wird zusätzlich zur Frequenz auch die Tonleiter angezeigt, wenn es um die Frequenz der Tonleiter geht.Eine scharfe Skala wird mit einem „.“ zwischen C und 1 angezeigt, z. B. „C.2“.

Drücken Sie die Taste erneut, um in den Oktavmodus zu gelangen.

1V/Okt.-Eingang

CV-Eingang, der die Tonhöhe des Oszillators angibt.

Externer Eingang

Indem Sie hier den Ausgang eines anderen Oszillators eingeben, können Sie die Frequenz und Skala dieses Oszillators anzeigen.Für genaue Frequenzmessungen verwenden Sie eine Sägezahnwelle als Eingang.

Eingang synchronisieren

Geben Sie hier den Sägezahn- oder Pulswellenausgang des Master-Oszillators für die Oszillatorsynchronisierung ein.

Hard-Sync-Modulation

Mit der Hard-Sync-Modulation kann jeder Sound als Master-Sound für die Synchronisierung eingegeben werden, und der Z3000 synchronisiert sich mit diesem Sound.

Pulsweitenmodulation

CV-Eingang zur Steuerung der Impulsbreite

FM1-Eingang

FM1-Eingang zur CV-Steuerung der Oszillatorfrequenz.

Linearer FM-Eingang

Linearer FM-Eingang zur CV-Steuerung der Oszillatorfrequenz.Linear FM hat einen milderen Effekt als andere FM1 und FM2 und Dissonanzen sind relativ leicht zu kontrollieren.Sie können die Stärke mit dem linken Dämpfer steuern.

FM2-Eingang

FM2-Eingang zur CV-Steuerung der Oszillatorfrequenz.Sie können die Stärke mit dem linken Dämpfer steuern.

Präsentation

Zeigt Frequenz/Skala/Oktave je nach Modus an.

Wenn Sie den Cursor auf den Bildschirm bewegen, wird die Rolle jedes Teils in einem Popup angezeigt. Das Markenlogo auf der Produkttafel ist neu und unterscheidet sich vom Bild.

MUSIKMERKMALE

Ein klassischer analoger Oszillator.Obwohl es sich um einen vollständig analogen VCO handelt, ist er mit einem LCD-Display ausgestattet, das die Frequenzinformationen des ausgegebenen Tons anzeigt, und es ist möglich, Tonhöhe, Oktave, Frequenz usw. anzuzeigen.Es ist auch möglich, externe Eingangssignale zu messen.Die Frequenz wird durch Berechnung der Frequenz der tatsächlichen Ausgangswellenform gemessen, nicht des Eingangstonhöhen-CV usw.Diese Funktion ist auch sehr nützlich für diejenigen, die häufig FM verwenden, bei dem sich die Tonhöhe tendenziell ändert.


SYNC / UKW / WELLENFORMUNG

Der Z3000 verfügt über zahlreiche eigene Wellenformmodulationsfunktionen, die es einfach machen, andere Wellenformen als die standardmäßigen analogen Oszillatorwellenformen zu erstellen.Unterstützt die normale OszillatorsynchronisierungHSM (Hard Sync Modulation) zusätzlich zum SYNC-EingangEs gibt auch einen SYNC-Eingang, der die Masterung verschiedener Wellenformen zur Synchronisation ermöglicht.nochmalWellenformer Durch Einspeisen eines CV- oder Audiosignals in den Eingang ist es möglich, die Sinus- und Dreieckwelle von symmetrischen Formen zu verschieben.Es verfügt außerdem über drei FM-Eingänge,Zusätzlich zum exponentiellen Typ (gewöhnliches FM mit starker Wirkung) verfügt es auch über lineares FM, und auf diese Weise ist es auch möglich, zarte FM-Klänge mit relativ geringer Dissonanz zu erzeugen. Mit einem oder zwei Z1 können vielfältige komplexe Wellenformen erzeugt werden.


Präsentation

Das Display des Z3000 mk II kann die Frequenz, Skala und Oktave des vom Oszillator ausgegebenen Audiosignals anzeigen.Dazu wird die Anzahl der Signalzyklen innerhalb des Z3000 in einem bestimmten Zeitraum gezählt. Durch Eingabe eines anderen Tons am EXT-IN ist es also auch möglich, diese Funktion für einen anderen Oszillator zu verwenden.Dies ist sehr praktisch, da Sie alle Oszillatoren und Drum-Sounds in Ihrem System mit nur einem Gerät abstimmen können.
