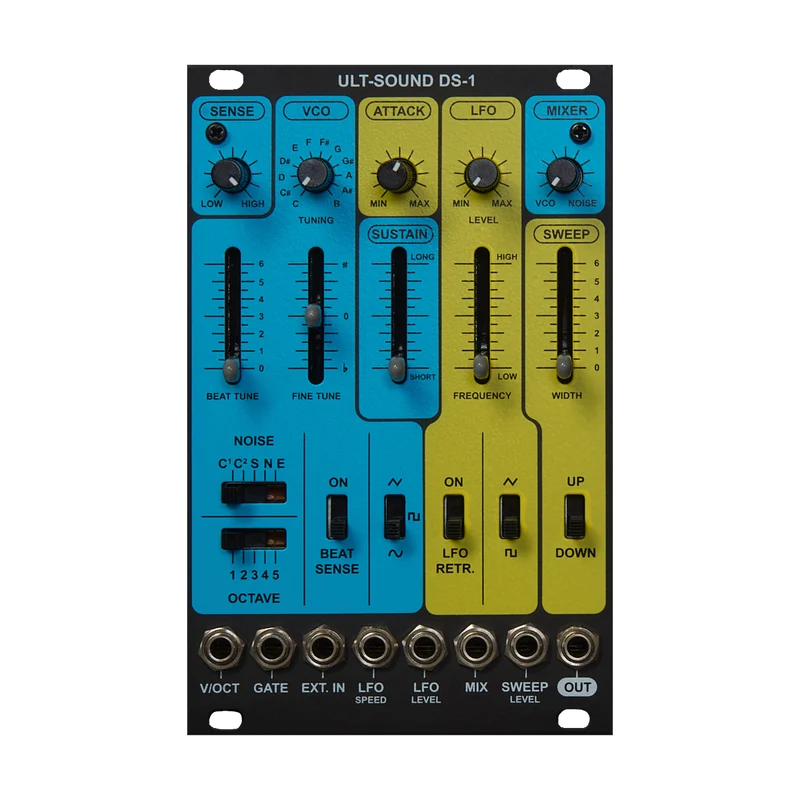

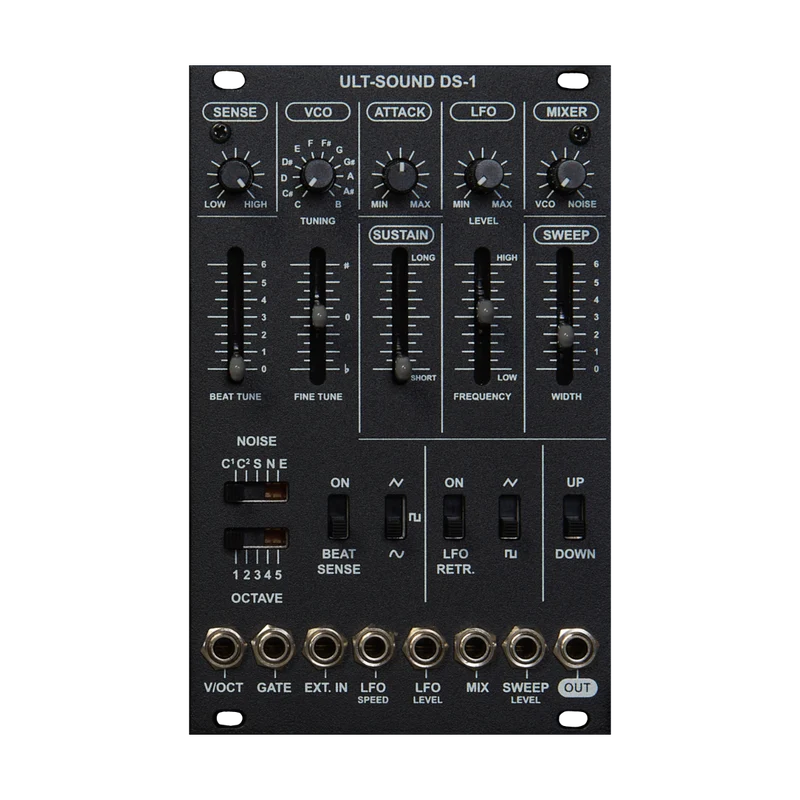

Ult-Sound DS-1

MUSIKMERKMALE

Der DS-1 ist ein kompakter und vielseitiger Drum-Synthesizer, der speziell für Eurorack-Modularsysteme entwickelt wurde. Das Modul ist eine vereinfachte Version des Flaggschiffs ULT-SOUND DS-4M und behält dessen Kernklang und Funktionalität bei, während es gleichzeitig seine Größe für die nahtlose Integration in modulare Umgebungen optimiert.

Der DS-1 wurde mit zusätzlichen Patchpunkten und Bedienelementen ausgestattet, um die Vernetzung modularer Systeme voll auszuschöpfen.

• Multi-Wellenform-VCO

• Geräuschgenerator mit mehreren Perkussionsmodi

• Mischer, der VCO und Rauschen mischt

• LFO mit einstellbarer Geschwindigkeit und Pegel sowie Retrigger-Funktion

• Diverse CV-Eingänge für vielfältige Modulationsmöglichkeiten

SINNESEBENE
Mit dem SENSE LEVEL-Regler wird eingestellt, wie das Modul auf das eingehende GATE-Signal reagiert.
Die Funktionsweise hängt von der Einstellung des BEAT SENSE-Schalters ab.

Wenn BEAT SENSE deaktiviert ist,Durch die Einstellung SENSE LEVEL auf HIGH wird eine stabile Gate-Erkennung ermöglicht und sichergestellt, dass der Eingangstrigger erkannt wird.

Wenn BEAT SENSE aktiviert ist,Mit SENSE LEVEL lässt sich die Reaktion auf die Gate-Spannung feinabstimmen. So können Sie den Dynamikbereich festlegen, in dem das Modul reagiert.

Bei der Verwendung von Geräten mit unterschiedlichen Ausgangspegeln, wie z. B. externen Sequenzern oder Drum-Pads, ist diese Steuerung wichtig, um das Triggerverhalten zu optimieren.

PROFILE

VCO
DS-1 bietet drei grundlegende Wellenformen:

• RECHTECK (Rechteckwelle)

• SINE (Sinuswelle)

• DREIECK

So stellen Sie die Tonhöhe ein:

• STIMMKnopf (C nach B)

• BEAT TUNE Schieberegler

• FEINABSTIMMUNGS-Schieberegler

• Oktavschalter (1-5)

Der BEAT TUNE-Regler fügt VCO-Modulation über den GATE-Eingang hinzu.
Wenn BEAT SENSE aktiviert ist, wird eine Tonhöhensteuerung entsprechend dem GATE-Pegel möglich.
Die Feinstimmung ermöglicht eine Feinjustierung von ±1 Halbton.
Eine externe Tonhöhensteuerung ist auch über den V/OCT-Eingang möglich.

Lärmabschnitt

5 Modi:

• C1 (Becken 1)

• C2 (Becken 2)

• S (Snare)

• N (Weißes Rauschen)

• E (Externer Eingang)

Das MIXER-Potentiometer mischt VCO und Rauschen. Die Tonhöhenverstellung hat keinen Einfluss auf das Rauschen.

UMSCHLAG
Der SUSTAIN-Regler und der ATTACK-Knopf bestimmen den Klangumfang.

NACHHALTIG Passen Sie die Dauer des Tons an.

ANGRIFFSteuert die Anschlagstärke. Im Uhrzeigersinn wird ein Klickgeräusch hinzugefügt, gegen den Uhrzeigersinn ein sanfterer Anschlag.

Es kann auf eine breite Palette von Klängen eingestellt werden, von scharfen Trommelschlägen bis hin zu langen, variierenden Perkussionsklängen.

LFO
In diesem Abschnitt fügen Sie das Vibrato hinzu.

• Wellenform: Rechteck/Dreieck

• FREQUENZ-Regler: Geschwindigkeitseinstellung

• LEVEL-Regler: Tiefeneinstellung

• LFO-RETR.-Schalter: Startet die LFO-Wellenform von 0 neu.

SWEEP

Fügt der VCO-Tonhöhe eine Hüllkurve hinzu.

• AUF/AB-Schalter: positiv/negativ

• Breitenregler: Umschlagbetrag

MIXER

Mit dem MIX-Regler können Sie das Verhältnis zwischen VCO und NOISE anpassen.

EINGÄNGE

1. V/OCT
   VCO-Tonhöhenregelung (0-5 V). Kann mit 1-V/Okt-Keyboards, Sequenzern, LFOs usw. verwendet werden.

2. GATE IN
   Eingang für akustische Triggerung. Bei aktiviertem BEAT SENSE ändert sich die Reaktion entsprechend dem Pulspegel. Eine Gate-Pegelmodulation ist mit einem externen VCA + LFO (0 bis 5 V) möglich.

3. EXT. IN
   Externer Audioeingang (0 bis 5 V)

4. LFO-GESCHWINDIGKEIT
   LFO-Frequenz-Offset-Steuerung (0-5V)

5. LFO-Pegel
   LFO-Tiefen-Offset-Regler (0-5V)

6. Mixoged One
   CV-Steuerung des VCO/Rausch-Gleichgewichts (0-5V)

7. SWEEP-NIVEAU
   CV-Steuerung des an den VCO gesendeten Hüllkurvenbetrags (0-5V)
