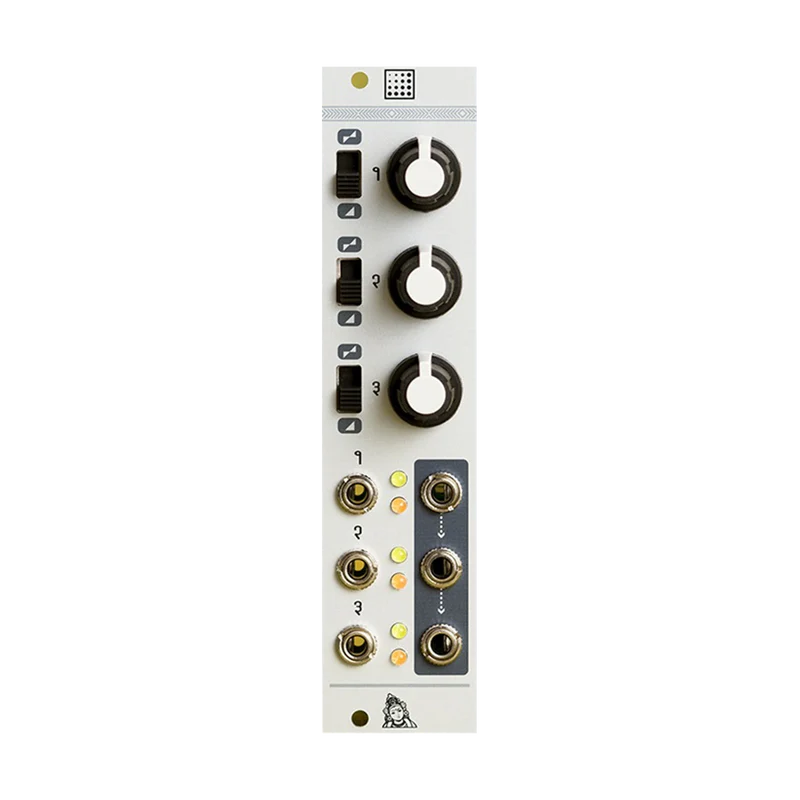

Shades ist ein 3-Kanal-Utility-Modul, das auch als Dämpfungsglied, Offset-Spannungsausgang und Mischer verwendet werden kann. Sie können das Ausgangssignal auch über eine LED überprüfen.


Unipolar / Bipolar

Jeder Kanal verfügt je nach Schalter über zwei Modi. Wenn der Schalter eingeschaltet ist, wird der Knopf dieses Kanals zu einem Atte-Wechselrichter, der auch das Signal invertieren kann, und die 2-Position befindet sich in der Mitte. Wenn sich der Schalter in der unteren Position befindet, wird der Knopf zum Dämpfungsglied, und die 0-Position ist die Position, die ganz nach links gedreht ist.


Mischer

Wenn der Ausgang jedes Kanals nicht gepatcht ist, wird er gemischt und vom Ausgang des nächsten Kanals ausgegeben. Wenn sowohl der CH1,2- als auch der 3-Ausgang nicht gepatcht sind, gibt der CH3-Ausgang ein gemischtes Signal der drei Signale aus und kann auch als Mischer fungieren.
br>

Offsetdruck

Wenn nichts an die Eingangsbuchse angeschlossen ist, wird eine konstante Spannung von 5 V (10 V können durch Jumper-Einstellung für jeden Kanal ausgewählt werden) an den Eingang angeschlossen. Daher ist es möglich, eine konstante Spannung auszugeben.
