WMD-OSD (OR / SUM / DIF)

MUSIKMERKMALE

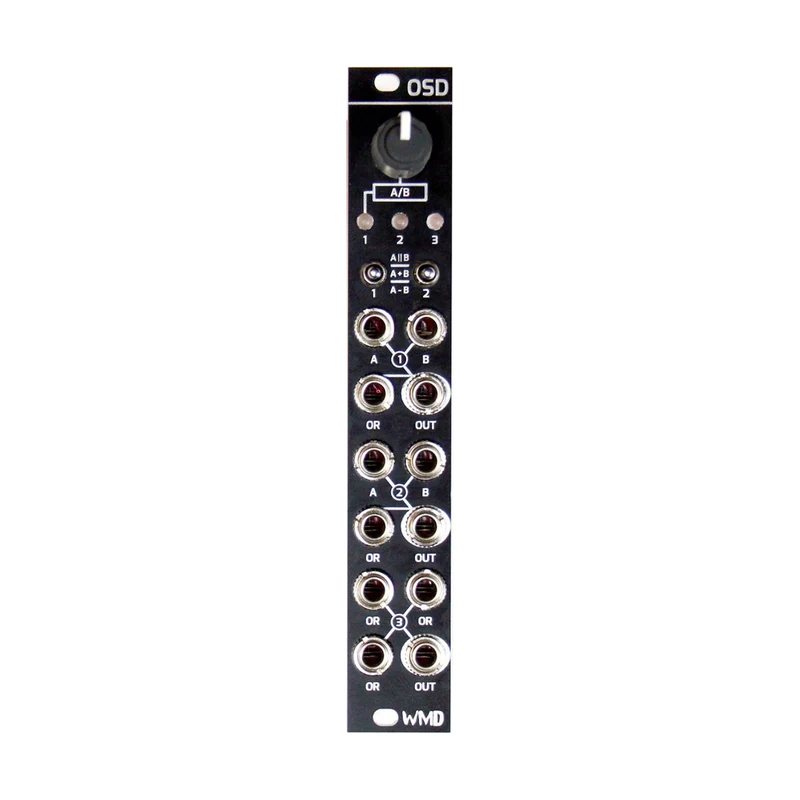

OSD (OR / SUM / DIF) ist ein vielseitiges Dienstprogramm, das aus drei unabhängigen Kanälen besteht.Die bei der modularen Synthese nützliche Spannungsverarbeitung wird mit hoher Präzision durch DC-Kopplung durchgeführt.

• V / Oct-Sequenzen werden mit hochpräziser Verarbeitung aufsummiert. Durch die Verwendung der ODER-Schaltung ist es möglich, Ergebnisse zu erhalten, die sich vollständig von SUM unterscheiden.
• Erstellen Sie einen CV mit einem großen Akzent, indem Sie die beiden CVs mit der SUM-Funktion mischen. In Kombination mit ODER hält es die Ausgabe innerhalb des ursprünglichen Bereichs.
• Diff kann auch zur Signalinvertierung verwendet werden.

DIE ANWENDUNG

Das OSD besteht aus drei unabhängigen Kanälen mit unterschiedlichen Signalwegen.

• Kanal 1 --Die Eingangssignale an den A- und B-Buchsen werden vor der Berechnung vom Crossfader abgeglichen.Nach der Verarbeitung basierend auf der mit Schalter 1 ausgewählten Berechnungsmethode wird eine analoge ODER-Berechnung durch das Eingangssignal von der ODER-Buchse hinzugefügt und über OUT ausgegeben.
• Kanal 2 --Implementieren Sie den gleichen Signalweg wie Kanal 1, aber die Kombination von A und B ist immer Eins, da der Crossfader weggelassen wird. Geeignet für die Verarbeitung empfindlicher Signale wie V/Okt-Sequenzen.
• Kanal 3 --Ein einfacher, aber praktischer Kanal, der drei präzise analoge ODER-Eingänge implementiert.Geeignet für den Einsatz als Gate-Combiner oder Gleichrichter.

ODER - Die Eingangsspannungen werden verglichen und die höhere wird an den Ausgang gesendet (zB bei A = 4V, B = 8V, Ausgang = 8V)

SUMME- Die Eingangsspannungen werden zur Ausgangsspannung addiert (zB bei A = 3V, B = 4V, Clip am Ausgang = 7V / ± 10V)

DIF- Die Spannungsquelle von B wird von der Spannung von A subtrahiert, um den Ausgang der Differenz zwischen den beiden zu erzeugen (wenn A = 2 V, B = 3 V, Ausgang = 5 V).
