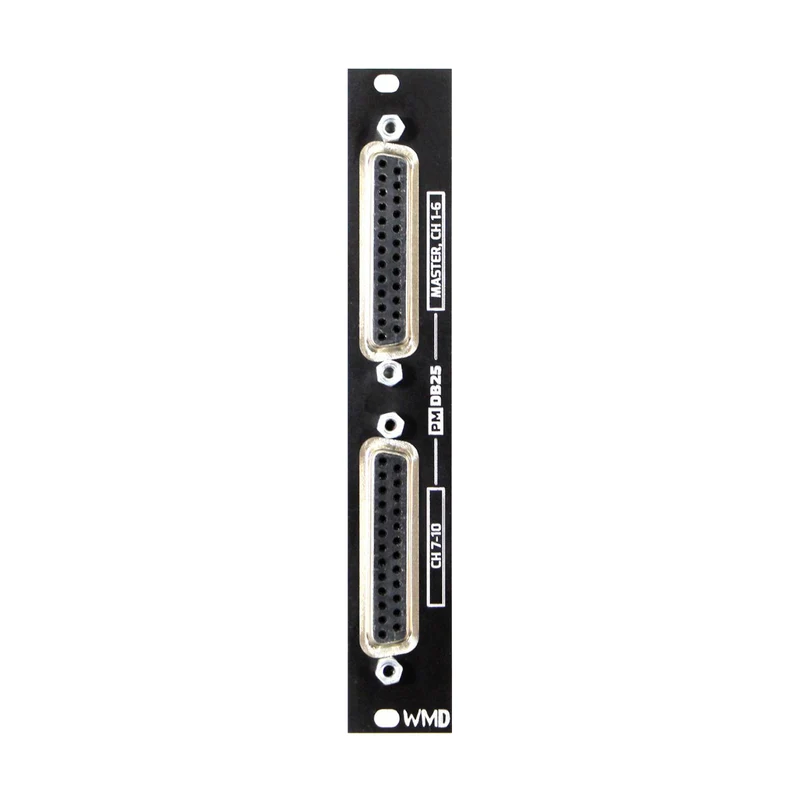

WMD PM DB25 Expander

MUSIKMERKMALE

PM DB25WMD Performance-MixerDies ist ein exklusives Expander-Modul, das den direkten Ausgang des Pre-Faders für jeden Kanal ausgeben kann. Mit dem Performance Mixer können Sie den Ton jedes Kanals einzeln an Ihr Aufnahmegerät senden. Der Ausgang ist ein symmetrischer Ausgang am DB25-Anschluss. Verwenden Sie daher ein DB25-XLR- oder DB25-TRS-Schlangenkabel, um eine Verbindung zu einem Audio-Interface oder einem Aufnahmegerät herzustellen.

Die Oberseite gibt Master L + R und Mono 1 bis 6CH aus, die Unterseite gibt Stereo 7 bis 8CH und Expander 9 bis 10CH aus.

* Da das DB25-Signal ein Pre-Fader-Ausgang ist, haben der Fader- und Panning-Status des Performance Mixers keinen Einfluss auf den Ausgang von DB25 (Gain funktioniert). Um diese Vorgänge aufzuzeichnen, ist das Aufzeichnen der Master-Ausgabe für spätere Bearbeitungsarbeiten hilfreich.


So schließen Sie den Performance Mixer an (ohne Channels Expander, Stromkabel nicht abgebildet)


So stellen Sie eine Verbindung mit dem Performance Mixer her (Wenn Sie einen Channels Expander haben. Das Netzkabel wird nicht angezeigt)
