XAOC-Geräte Drezno

MUSIKMERKMALE

Drezno

• Ein Analog-Digital-Wandler (ADC), der Bitinformationen extrahiert, indem er die Eingangsspannung in einen digitalen Wert umwandelt
• Digital-Analog-Wandler (DAC), der die entsprechende Spannung aus den Eingangsbitinformationen ausgibt

Es ist ein Konvertierungsmodul bestehend aus. Es kann auf verschiedene Arten verwendet werden, z. B. durch Eingabe von Audio, um den Klang durch Bit-Quetschen oder Vertauschen von Bits zu ändern, und Ausgeben einer Gate-Sequenz durch Konvertieren von LFO oder zufälliger Spannung in Bitinformationen.

Drezno ist auch eine Signalumwandlungsschnittstelle für das Leibniz Binary Subsystem, das als eine Reihe von Modulen geplant ist, die eine 8-Bit-Signalverarbeitung durchführen.

Auf der linken Seite des Drezno wird ein 10V breites Spannungssignal in 8-Bit-Binärdaten (Analog-Digital-Wandlung, ADC) bis 00000000,00000001,00000010,...11111111 umgewandelt. Jedes Bit der „Ziffer“ wird als Gate an den Ausgang des AD-Wandlers ausgegeben, im Bereich von 0 bis 7 (0V für Bit 0, 5V für Bit 1).
Auf der rechten Seite von Drezno werden Gatter in 0 bis 7 eingegeben, um 8-Bit-Binärdaten darzustellen, und sie werden als Spannungssignal (Digital-Analog-Wandlung, DAC) herausgenommen.

Die Einstellung von GAIN und OFFSET auf beiden ADC / DAC-Seiten hat einen großen Einfluss auf das konvertierte Signal. Sie können den Clipping-Effekt auch positiv nutzen, um das Signal zu verzerren.

Wenn Sie die LINK-Taste drücken, werden die 8 Gates, die der Ausgang des ADC sind, über eine interne Verbindung direkt in den DAC eingegeben. Infolgedessen wandelt der Ausgang des DAC das Eingangssignal des ADC in 8-Bit-Daten um und gibt es dann aus.BitreduzierungErzeugt die Wirkung von. Werde wieder ExpanderLeipzigMit wird der ADC-Ausgang von Lipsk verarbeitet und dann im Link-Modus intern mit dem DAC-Eingang verbunden.

Die Konvertierung in ADC und DAC erfolgt in festgelegten Zeitintervallen, es wird jedoch beschlossen, dies zu tun.UhrIst. Der ADC und der DAC haben separate Takteingänge, aber wenn sie nicht gepatcht sind, werden sie auf der internen Uhr ausgeführt. Da der interne Takt mit einer sehr hohen Geschwindigkeit von 2 MHz läuft, ist es möglich, die Zeitänderung von Audio genau zu erfassen und Alias-Rauschen zu vermeiden. Wenn Sie eine Rechteckwelle eines langsamen Oszillators in die Uhr setzenReduzierung der AbtastrateWird sein. Wenn ein LFO oder eine Spannung, die sich zufällig bewegt, in den ADC eingegeben wird und ein Takt zu dem Zeitpunkt eingegeben wird, der zum Rhythmusgitter wird, ist jeder Ausgang des ADC eindeutig.RhythmusgeneratorFunktion als
* Der Ausgang bei Verwendung der internen Hochgeschwindigkeitstaktung kann nicht als Gate verwendet werden, das etwas auslöst. Verwenden Sie unbedingt eine externe Uhr, wenn Sie eine normale Gate-Sequenz (keine Audiorate) ausgeben möchten.

Weitere Tipps, die Dreznos Patch interessant machen, sind: Wenn Sie mit vielen Patches experimentieren, werden Sie Ihre bevorzugte Verwendung finden.

• Versuchen Sie, GAIN und OFFSET zu ändern.
• Modulieren Sie den Eingangssignalbetrag mit VCA
• Versuchen Sie, auch nur einen ADC-Ausgang irgendwo ohne Verknüpfung mit dem DAC-Eingang zu patchen
• Mit Logikmodulen kombinieren
• In ADC ändert sich bei der Eingabe von LFO usw. die größere Ziffer langsam und die kleinere Ziffer beschäftigt.
• In DACs wirken sich die Bits höherer Ordnung stärker auf das Signal aus

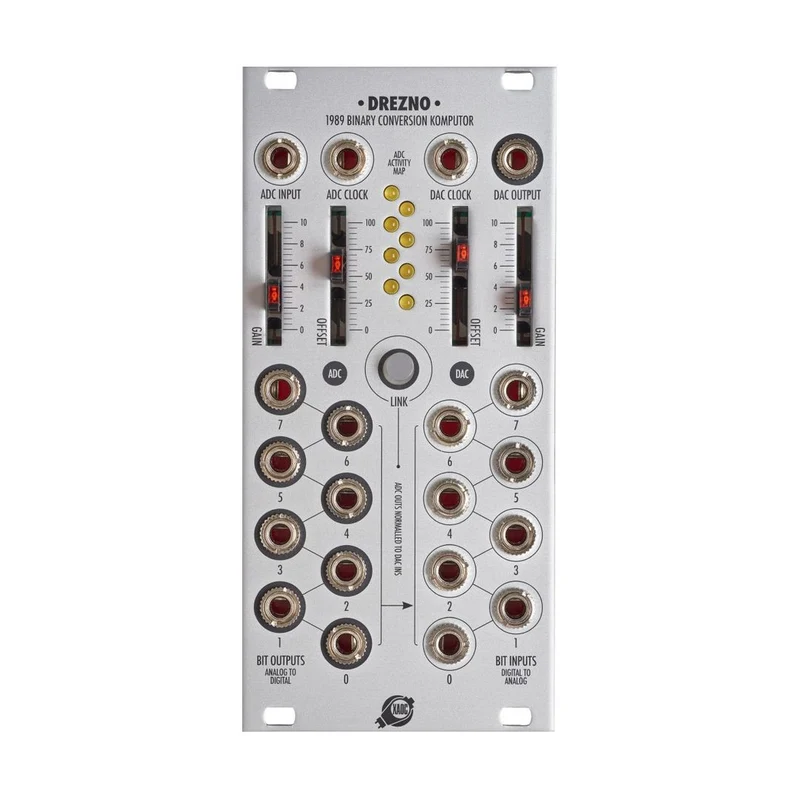

Interface

  Die Erklärung der einzelnen Teile wird mit der Maus angezeigt

DEMO
