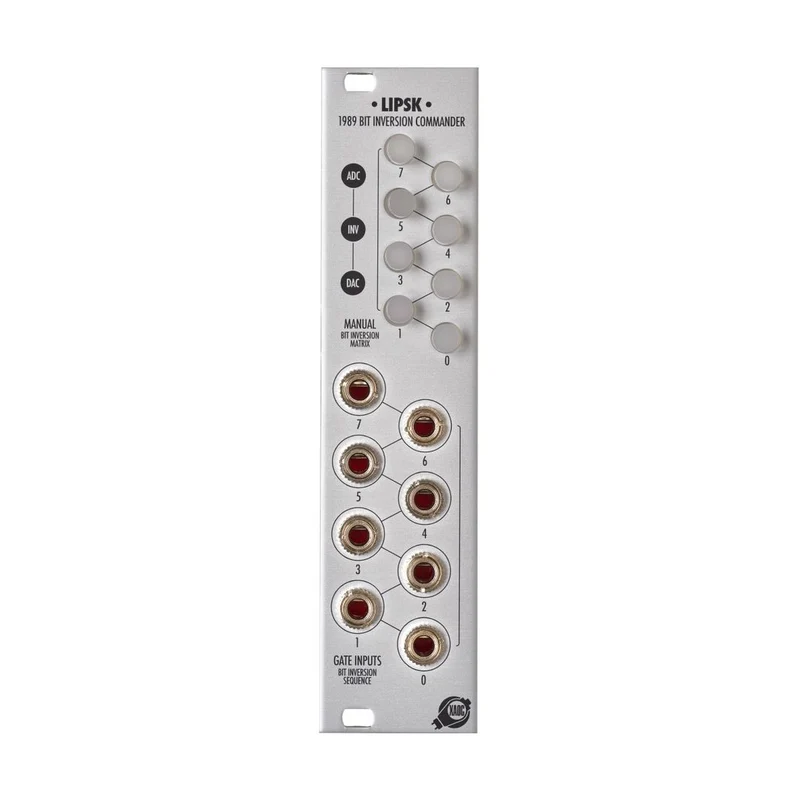

XAOC Geräte Lipsk

MUSIKMERKMALE

Lipsk istDresdenEs ist ein Bit-Inversionsmodul, das als Expander für fungiert (dieses Modul funktioniert nicht alleine).

Durch das Anschließen von Lipsk an Drezno wird sichergestellt, dass der ADC-Ausgang von Lipsk verarbeitet wird, bevor er im Verbindungsmodus mit Drezno intern mit dem DAC-Eingang verbunden wird. Lipsk invertiert die Bits des Ausgangs des Drezno ADC, für den die Taste leuchtet. Es ist auch möglich, eine Bitinversion mit dem Gate-Eingang unten durchzuführen. Wenn das Gate HIGH in die Ziffer eingegeben wird, deren Taste leuchtet, wird die Inversion invertiert und nicht invertiert.

Um eine Verbindung mit Drezno herzustellen, verbinden Sie das Flachkabel von "OUT" auf der Rückseite der Drezno-Platine mit "IN" auf der Rückseite der Lipsk-Platine und "OUT" auf der Rückseite der LIPSK-Platine mit "IN" auf der Rückseite der Drezno-Platine. Richten Sie die Punktseite an der roten Streifenseite des Flachkabels aus. Zur Verbindungマ マ ュ ア アSiehe auch Abbildung.
