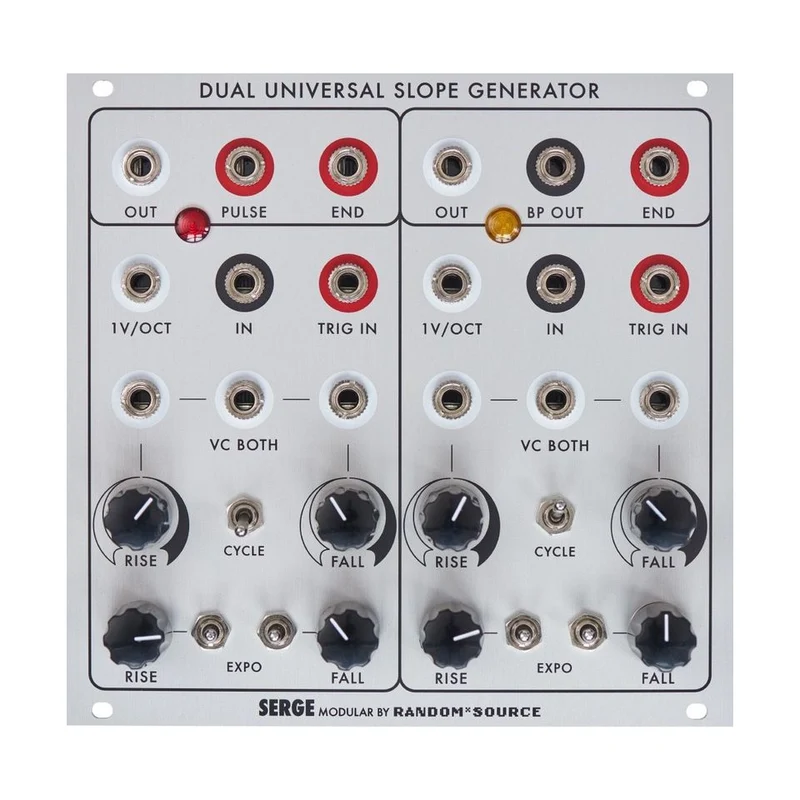

Zufällig * Source Serge Dual Universal Slope Generator Mk2 (DSG)

MUSIKMERKMALE

Der Serge Dual Universal Slope Generator (DSG) ist das vielseitigste Modul im Serge-System, das eine Vielzahl von Funktionen für CV und Audio bietet.Viele Eurorack-Funktionsgeneratoren sind von diesem Modul betroffen.

Die Funktionen der beiden Steigungsgeneratoren, aus denen das DSG besteht, sind wie folgt.Obwohl es durch das Patchen verschiedene Rollen spielt, hat R * S DSG eine Anstiegs- und Abfallzeit.0.1 ms oder wenigerWeil es die hohe Frequenz von 10 kHz oder mehr in Bezug auf die Frequenz erreichtAudiorateAber es funktioniert großartig.

• Wenn ein Signal in "IN" eingegeben wird, wird die Änderung der Eingangsspannung mit der durch Rise angegebenen Geschwindigkeit verzögert, wenn die Eingangsspannung ansteigt, und mit der durch Fall angegebenen Geschwindigkeit, wenn die Eingangsspannung abfällt (Verzögerungsprozessor, durch). Mit dieser Funktion, wenn Sie die Tonhöhe CV eingebenPortamentoWenn Sie das Tor betreten, erhalten Sie 100% SustainASR-Umschlag, Wenn Sie den Ton eingebenBriefumschlagfolgerJaFilter mit niedriger AuflösungKann als verwendet werden
• Wenn ein Gate- oder Triggersignal in "TRIG IN" eingegeben wird, wird die Bewegung der Spannung, die zu dem durch Rise angegebenen Zeitpunkt ansteigt und zu dem durch Fall angegebenen Zeitpunkt abfällt, einmal ausgelöst. Mit dieser FunktionAD-UmschlagKann als verwendet werden
• Wenn Cycle eingeschaltet ist, wird wiederholt eine Spannung ausgegeben, die während der Anstiegszeit ansteigt und während der Abfallzeit abfällt und zum Oszillator wird. Wenn mit dieser Funktion die Anstiegs- oder Abfallzeit kurz ist,VCOUnd wenn langeLFOKann als verwendet werden

Wenn Sie den Ausgang "END" verwenden, der als Signal für das Ende des Abfalls ausgegeben wird, wird der Triggereingang für Trig In ausgegeben, nachdem er um die Zeit von Rise and Fall verzögert wurde.Verzögerung auslösenWird sein. Wenn die AD-Hüllkurve ansteigt, wird sie nicht durch das Signal für Trig In erneut ausgelöst. Geben Sie daher den Takt für Trig In ein und stellen Sie die Anstiegs- und Abfallzeiten länger als das Taktzeitintervall ein.UhrenteilerEs wird. Aus dem gleichen Grund können Sie, wenn Sie eine Impulswelle in Trig In eingeben, Subharmonik wie ganzzahlige Oktaven niedriger ausgeben (Subharmonischer Generator)。
Insbesondere in DSG mk2 wurde die Funktion als Audio verbessert.Verfolgung von ca. 4 OktavenIst möglich.

Interface

  Die Erklärung der einzelnen Teile wird mit der Maus angezeigt * In Serge wird die erwartete Spannung durch die Farbe der Buchse angezeigt.

• 赤:Tor (EIN: 5 V)
• Weiß: 0 V bis 5 V unipolares Signal (Gleichstromkopplung)
• Schwarz: -2.5 V - 2.5 V.Bipolares Signal (Wechselstromkopplung)
